Enkel Boks + ICT

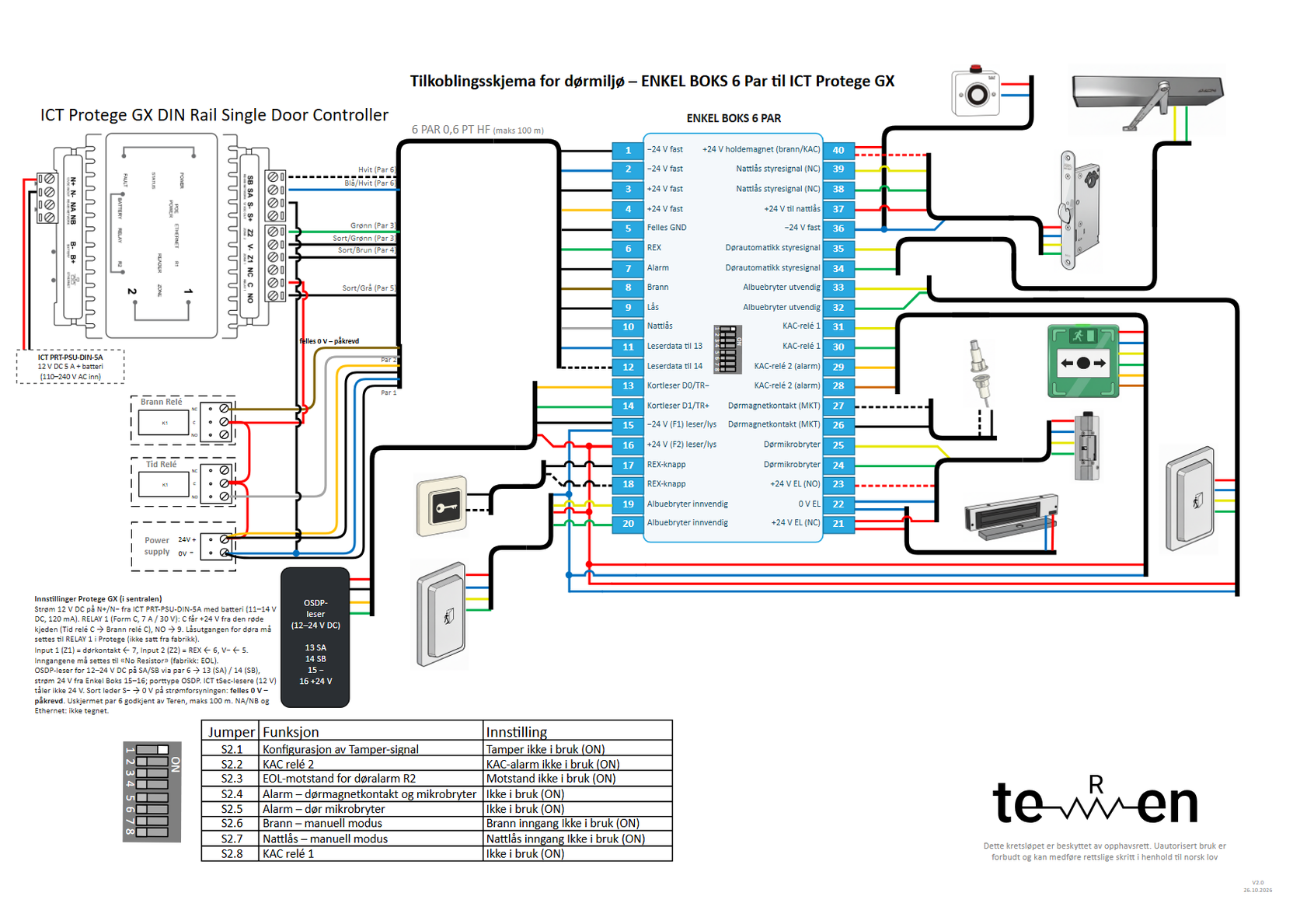

Koblingsskjema for Enkel Boks og ICT Protege GX DIN-1D, med kontrolleren i sentralen og én 6-parskabel til døra.
ICT Protege GX DIN-1D – kontroller i sentralen
ICT Protege GX DIN Rail Single Door Controller (PRT-CTRL-DIN-1D) står i sentralen på egen ICT-strømforsyning 12 V med batteri, og én 6-parskabel med alle 12 ledere går til Enkel Boks. RELAY 1 er tørr NO-kontakt mot klemme 9, nattlåsen styres av tidsreléet (kontrolleren har bare ett relé), og OSDP-leseren står på 13–16 med data gjennom par 6. Felles 0 V fra Protege GX S− til boksens strømforsyning er påkrevd.
Last ned tilkoblingskjema: ICT Protege GX DIN-1D – kontroller i sentralen (PDF)
- Lås: Protege GX RELAY 1 NO → klemme 9 (Sort/grå, par 5); RELAY 1 C får +24 V via tidsrelé C og brannrelé C. RELAY 1 må velges som låsutgang for døra i Protege GX.
- Innganger: 5 (Sort/grønn, par 3) → Protege GX V−, 6 (Grønn, par 3) → Z2 (Input 2, REX), 7 (Sort/brun, par 4) → Z1 (Input 1, dørkontakt). Begge innganger på «No Resistor».
- Leserbuss: SA → klemme 11 → 13, SB → 12 → 14. ICT krever skjermet kabel (Belden 9842 eller 24 AWG 120 Ω); Teren har godkjent uskjermet par 6 opp til 100 m. Porttype OSDP i Protege GX.
- Leseren på 13–16 er en OSDP-leser for 12–24 V DC; ICT tSec (9,5–14 V) tåler ikke 24 V fra boksen.
- Strøm: ICT PRT-PSU-DIN-5A 12 V DC → N+/N− (11–14 V DC). Aldri 24 V på N+.
- Felles 0 V – påkrevd: sort leder Protege GX S− → 0 V på strømforsyningen til Enkel Boks.
- Nattlås: tidsrelé NO → Grå (par 5) → klemme 10.
Koblingstabell (kabeljournal)
Kabler
- 6 PAR 0,6 PT HF (maks 100 m): Sentral (Protege GX, strømforsyninger, brannrelé, tidsrelé) ↔ Enkel Boks
- I sentralen: Strøm, broer og felles 0 V i skapet
- Leser ved døra: Enkel Boks 13–16 ↔ OSDP-leser for 12–24 V DC (data gjennom par 6)
Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.
| Klemme | Funksjon | Leder | Kobles til | Merknad |
|---|---|---|---|---|
| 1 | −24 V fast | Sort/blå (par 1) | Strømforsyning 0 V (−) | |
| 2 | −24 V fast | Blå (par 1) | Strømforsyning 0 V (−) | |
| 3 | +24 V fast | Sort/or. (par 2) | Strømforsyning +24 V | |
| 4 | +24 V fast | Oransje (par 2) | Strømforsyning +24 V | |
| 5 | Felles mot Protege | Sort/grønn (par 3) | Protege GX V− (felles for Z1/Z2) | Felles for REX (5–6) og dørkontakt (7–5). |
| 6 | REX til Protege | Grønn (par 3) | Protege GX Z2 (Input 2, REX) | Potensialfri NO i Enkel Boks (5–6). Inngang på «No Resistor». |
| 7 | Alarm (dørstatus) | Sort/brun (par 4) | Protege GX Z1 (Input 1, dørkontakt) | NC-sløyfe 7–5 (lukket = dør lukket). Inngang på «No Resistor». |
| 8 | Brann | Brun (par 4) | Brannrelé NC (C = +24 V via tidsrelé C) | +24 V = normal. Brann: spenningen faller bort. |
| 9 | Lås (åpne) | Sort/grå (par 5) | Protege GX RELAY 1 NO | Tørr kontakt. RELAY 1 C får +24 V via tidsrelé C og brannrelé C. |
| 10 | Nattlås (sentral) | Grå (par 5) | Tidsrelé NO (C = +24 V) | +24 V = nattmodus. Protege GX DIN-1D har bare ett relé. |
| 11 | Leserbuss SA → 13 | Blå/hvit (par 6) | Protege GX SA (RS-485 leserport) | Gjennomgående 11 → 13 «D0\TR−» (SA = A). |
| 12 | Leserbuss SB → 14 | Hvit (par 6) | Protege GX SB (RS-485 leserport) | Gjennomgående 12 → 14 «D1\TR+». Uskjermet vridd par i stedet for ICTs skjermede kabel: godkjent, maks 100 m. |
| – | +24 V til tidsrelé C | Rød | Strømforsyning +24 V → Tidsrelé C | Start på den røde kjeden: tidsrelé C → brannrelé C → kontrolleren. |
| – | +24 V til lås-relé | Rød | Strømforsyning +24 V (via tidsrelé C og brannrelé C) → Protege GX RELAY 1 C | Rød kjede som på de andre Teren-tegningene. |
| – | Felles 0 V – påkrevd | Sort | Protege GX S− → strømforsyning 0 V (Enkel Boks) | Leseren får strøm fra boksen og data fra Protege: to strømforsyninger, så felles 0 V er påkrevd. |
| – | +12 V strøm inn | Rød | ICT PRT-PSU-DIN-5A 12 V + → Protege GX N+ | 11–14 V DC, 120 mA typisk (s. 33). Aldri 24 V på N+. |
| – | 0 V strøm inn | Sort | ICT PRT-PSU-DIN-5A 0 V → Protege GX N− | 12 V DC 5 A, 110–240 V AC inn, med batteri (s. 10). |
| 13 | Leser RS-485 SA | etter leser | OSDP-leser A (RS-485) | Fargekode etter leseren. |
| 14 | Leser RS-485 SB | etter leser | OSDP-leser B (RS-485) | |
| 15 | Leser − | etter leser | OSDP-leser 0 V | −24 V via F1 300 mA. |
| 16 | Leser + | etter leser | OSDP-leser + (12–24 V DC) | +24 V via F2 300 mA. Bare leser for 12–24 V; ICT tSec (9,5–14 V) tåler ikke 24 V. |
I sentralen
- Rød kjede: strømforsyning +24 V → tidsrelé C → brannrelé C → Protege GX RELAY 1 C.
- Protege GX går på egen ICT-strømforsyning PRT-PSU-DIN-5A (12 V DC) med batteri (N+/N−). Aldri 24 V på N+.
- Sort leder Protege GX S− → 0 V på strømforsyningen til Enkel Boks: felles 0 V – påkrevd.
- Alle 12 ledere i 6-parskabelen er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge).
Dørsiden (17–40) er lik grunntegningen – se tegningen side 1.
Oppsett av kontrolleren og DIP i Enkel Boks
| Innstilling | Fra fabrikk | Slik brukes den | Status |
|---|---|---|---|
| N+ / N− (strøm) | 12 V DC, 11–14 V, 120 mA typisk; ingen intern regulering (s. 10, 33) | ICT PRT-PSU-DIN-5A (12 V DC 5 A) med batteri i sentralen | OK |
| RELAY 1 (NC / C / NO) | Form C, 7 A N.O./N.C. ved 30 V AC/DC (s. 23, 33) | NO → klemme 9, C = +24 V via tidsrelé C og brannrelé C. Lasten er bare spolen K5 i Enkel Boks | OK |
| Låsutgang for døra | Ikke satt fra fabrikk: låsutgangen for døra må velges til RELAY 1 (s. 18) | Velg RELAY 1 (CP001:03) som låsutgang for døra i Protege GX | Må endres |
| Innebygd leser | Av fra fabrikk; adresse settes i Protege GX, porttype ICT 485 eller OSDP (s. 19) | Slå på, gi en ledig adresse, porttype OSDP (ICT AN-254 / AN-321) | Må endres |
| Z1 (Input 1) / Z2 (Input 2), V− | Input 1 = dørkontakt, Input 2 = REX; fabrikk: EOL-motstand påkrevd (s. 18–20) | Z1 ← 7, Z2 ← 6, V− ← 5. Sett begge til «No Resistor» | Må endres |
| SA / SB, S− / S+ (leserport) | RS-485, 12 V DC ut på S−/S+; skjermet kabel, Belden 9842 eller 24 AWG 120 Ω (s. 16–17) | SA → 11 → 13, SB → 12 → 14. Uskjermet par 6 godkjent, maks 100 m. S+ brukes ikke, S− = felles 0 V | OK |
| Leser på 24 V | ICT tSec-lesere: 12 V DC (9,5–14 V), 254 mA topp (ICT tSec Standard) — tåler ikke 24 V | OSDP-leser for 12–24 V DC på 13–16. Leserens strøm ved 24 V legges til F1/F2-budsjettet (maks 300 mA) | OK |
| NA / NB, Ethernet | RS-485 modulnettverk (330 Ω i begge ender), Ethernet til Protege GX-serveren (s. 13–15) | Ikke tegnet | OK |
| Diode over låsen | Manualen viser diode over 12 V-lås (s. 18) | Ingen diode: RELAY 1 styrer bare spolen K5 i Enkel Boks | OK |
| DIP | Funksjon | Forslag for dette oppsettet |
|---|---|---|
| S2.1 | Tamper | ON (tamper i boksen ikke tilkoblet) |
| S2.2 | KAC relé 2 | OFF når KAC-boks er koblet til 28–29 (logges som «dør åpen») |
| S2.3 | EOL-motstand R2 | ON (Z1 på «No Resistor», ingen R2) |
| S2.4 | Dørmagnetkontakt og mikrobryter | OFF når MKT er koblet til 26–27 |
| S2.5 | Dør mikrobryter | OFF når mikrobryter er koblet til 24–25 |
| S2.6 | Brann – manuell modus | OFF når brannrelé er koblet til klemme 8 |
| S2.7 | Nattlås – manuell modus | OFF når nattlås styres fra klemme 10 |
| S2.8 | KAC relé 1 | OFF når KAC-boks er koblet til 30–31; ON uten KAC-boks |
