Enkel Boks + INTEGRA

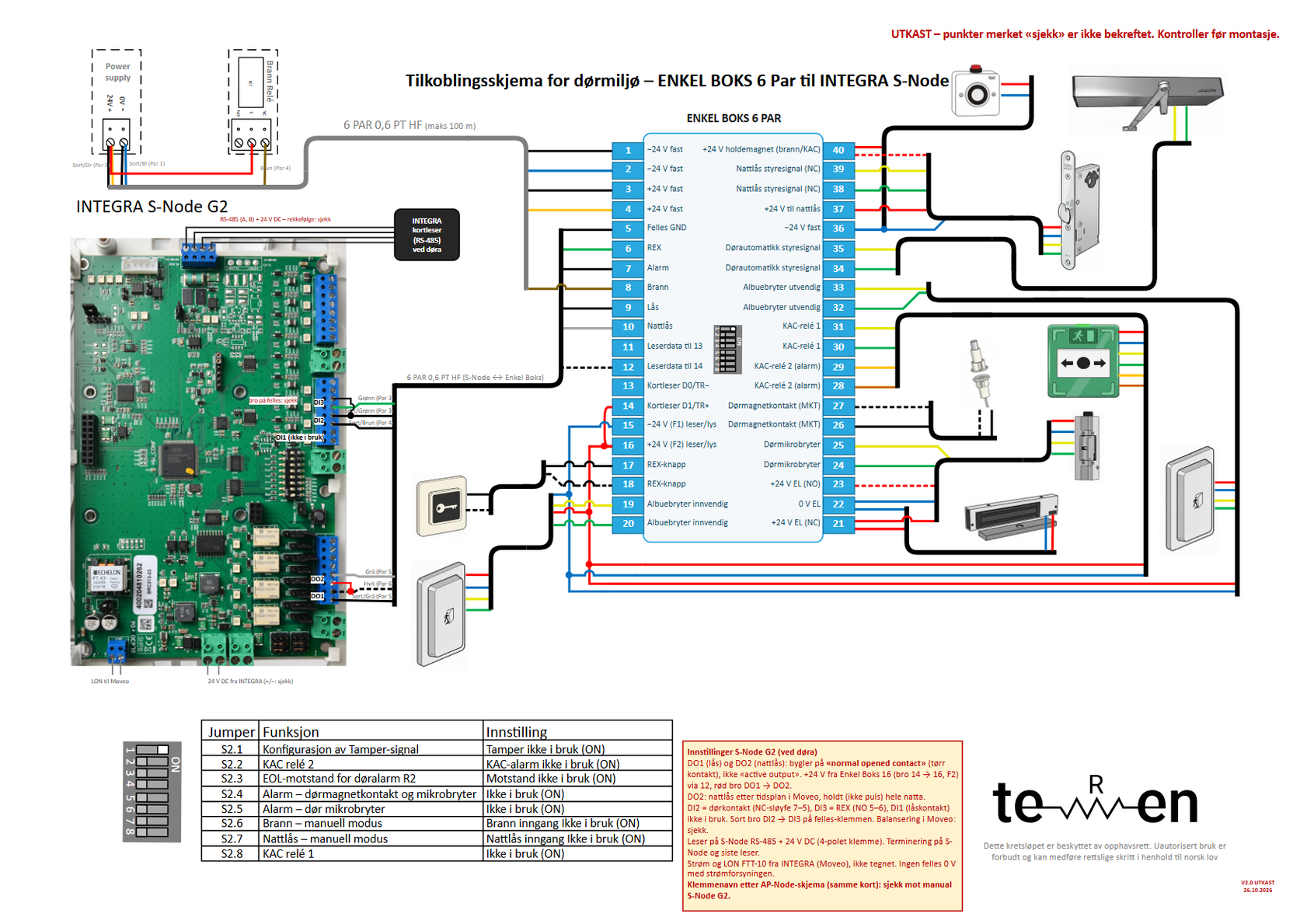

Koblingsskjema for Enkel Boks og INTEGRA S-Node G2, med dørnoden ved døra og en egen 6-parskabel mellom noden og boksen.
INTEGRA S-Node G2 – dørnode ved døra
Utkast: enkelte punkter i skjemaet er ikke bekreftet ennå og er merket «sjekk» i PDF-en. Kontroller før montasje.
INTEGRA S-Node G2 (dør- og alarmnode til Moveo / Moveo XL) står ved døra og får 24 V og LON fra INTEGRA-anlegget, ikke fra Enkel Boks. Sentralkabelen gir strøm (1–4) og brann (8), og en egen 6-parskabel går mellom S-Node og boksen; DO1 gir +24 V på klemme 9, og DO2 styrer nattlåsen på klemme 10 etter tidsplan i Moveo. Klemmenavnene er hentet fra koblingsbildet for forrige nodegenerasjon (AP-Node, samme kortoppsett) og må bekreftes mot S-Node G2-manualen før montasje.
Last ned tilkoblingskjema: INTEGRA S-Node G2 – dørnode ved døra (PDF)
- Lås: S-Node G2 DO1 (klemme 1) → klemme 9 (Sort/grå, par 5); DO1 (klemme 2) ← klemme 12 (Hvit, par 6, +24 V via bro 14 → 16 og F2). Byglene på «normal opened contact», ikke «active output».
- Nattlås: DO2 (klemme 2) → klemme 10 (Grå, par 5), med rød bro DO1 klemme 2 → DO2 klemme 1. Moveo holder DO2 trukket hele natta (ikke puls); én DO per dør, ingen parallellkobling av 10.
- Innganger: 5 (Sort/grønn, par 3) → DI2 felles med bro til DI3 felles; 6 (Grønn, par 3) → DI3 (REX); 7 (Sort/brun, par 4) → DI2 (dørstatus). Digitale (ubalanserte) uten EOL som standard.
- Leser: INTEGRA-leser direkte på S-Nodens leserklemme (RS-485 og 24 V DC), terminering på noden og siste leser; ikke via Enkel Boks.
- Strøm: S-Node 24 V DC (20–30 V) fra INTEGRA-anlegget med batteribackup. Felles 0 V med boksens strømforsyning trengs ikke, fordi bare potensialfrie kontakter går mellom dem.
- Kabler: sentralkabel 6 PAR 0,6 PT HF maks 100 m (par 1, par 2, Brun par 4); S-Node–boks 6 PAR 0,6 PT HF (par 3, Sort/brun par 4, par 5, Hvit par 6).
- I et klassifisert anlegg (SSF 1014) må det avklares at dørkontakt via Enkel Boks 7–5 godtas.
Koblingstabell (kabeljournal)
Kabler
- 6 PAR 0,6 PT HF (maks 100 m): Sentral (strømforsyning 24 V, brannrelé) ↔ Enkel Boks. Brukt: par 1, par 2, brun (par 4)
- 6 PAR 0,6 PT HF: S-Node G2 (ved døra) ↔ Enkel Boks. Brukt: par 3, sort/brun (par 4), par 5, hvit (par 6)
- I sentralen: Rød bro fra strømforsyningen til brannreléet
- Broer: På S-Node (DI2/DI3 felles, DO1 → DO2 +24 V) og i Enkel Boks (14 → 16: klemme 12 får +24 V)
- Leserkabel (INTEGRA): S-Node G2 RS-485 + 24 V DC ↔ INTEGRA kortleser (går ikke via Enkel Boks)
Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.
| Klemme | Funksjon | Leder | Kobles til | Merknad |
|---|---|---|---|---|
| 1 | −24 V fast | Sort/blå (par 1) | Strømforsyning 0 V (−) | |
| 2 | −24 V fast | Blå (par 1) | Strømforsyning 0 V (−) | |
| 3 | +24 V fast | Sort/or. (par 2) | Strømforsyning +24 V | |
| 4 | +24 V fast | Oransje (par 2) | Strømforsyning +24 V | |
| 8 | Brann | Brun (par 4) | Brannrelé NC (C = +24 V) | +24 V = normal. Brann: spenningen faller bort. |
| 5 | GND mot S-Node | Sort/grønn (par 3) | S-Node G2 DI2 felles | Felles for REX (5–6) og dørstatus (7–5). Sort bro DI2 felles → DI3 felles på S-Node. Felles-klemme i paret: sjekk. |
| 6 | REX til S-Node | Grønn (par 3) | S-Node G2 DI3 | Potensialfri NO i Enkel Boks (5–6). DI3 = innvendig trykknapp (fabrikk, AP-Node). |
| 7 | Alarm (dørstatus) | Sort/brun (par 4) | S-Node G2 DI2 | NC-sløyfe (lukket = dør lukket). DI2 = magnetkontakt (fabrikk, AP-Node). Balansering: sjekk. |
| 9 | Lås (åpne) | Sort/grå (par 5) | S-Node G2 DO1 (klemme 1) | DO1 med bygler på «normal opened contact» (tørr kontakt), ikke «active output». |
| 10 | Nattlås | Grå (par 5) | S-Node G2 DO2 (klemme 2) | +24 V = nattmodus. Moveo styrer DO2 etter tidsplan, holdt hele natta (ikke puls). Bygler «normal opened contact». |
| 12 | +24 V til S-Node-relé | Hvit (par 6) | S-Node G2 DO1 (klemme 2) | +24 V fra 16 (F2) via bro 14 → 16 (12 ↔ 14 gjennomgående), rød bro videre til DO2. Ingen leser på 13–14. |
| – | +24 V til brannrelé | Rød | Strømforsyning +24 V → brannrelé C | Ingen tidsrelé: nattlås fra DO2. |
| – | Felles DI2/DI3 | Sort (bro) | S-Node DI3 felles → DI2 felles (klemme 5) | Felles-klemme i paret: sjekk mot manual. |
| – | +24 V til DO2 | Rød (bro) | S-Node DO1 klemme 2 → DO2 klemme 1 | DO1 og DO2 som tørre kontakter mot samme +24 V. |
| 14 | +24 V til 12 | Rød | Enkel Boks klemme 16 (+24 V via F2) | Bro 14 → 16 i boksen. 12 ↔ 14 er gjennomgående, så 12 får +24 V. |
| – | Leser RS-485 + 24 V | etter INTEGRA | S-Node 4-polet leserklemme → INTEGRA kortleser | 2 × RS-485 (A, B) + 2 × 24 V DC. Rekkefølge: sjekk. Terminering på S-Node og siste leser. |
I sentralen
- Ingen tidsrelé: nattlås fra DO2 (tidsplan i Moveo). S-Node får 24 V og LON fra INTEGRA (ikke tegnet); ingen felles 0 V med strømforsyningen. 11 og 13 brukes ikke. 15–16 forsyner dørsiden som vanlig (lys i albuebrytere og KAC-boks), og bro 14 → 16 gir +24 V på 12.
Dørsiden (21–40 og 17–20) er lik for alle merker – se tegningen side 1.
Oppsett av kontrolleren og DIP i Enkel Boks
| Innstilling | Fra fabrikk | Slik brukes den | Status |
|---|---|---|---|
| DO1 / DO2 (2 klemmer hver) | Bygler per relé: «normal opened contact» eller «active output»; egen bygel velger strømkilde for relé-utgang (AP-Node-bilde) | «normal opened contact»: DO1 tørr NO 9 ↔ 12 (+24 V), DO2 tørr NO 10 ↔ +24 V (rød bro fra DO1). Plassering av byglene på G2: sjekk | Sjekk |
| DO2 tidsplan | Releer styres fra Moveo | Nattlås: DO2 trekker etter tidsplan og holder hele natta (ikke puls). Ved strømbrudd på S-Node faller nattlåsen ut: sjekk at det er ønsket | Sjekk |
| Relé-merkeverdi | 1 A (datablad s. 2) | Styrer bare spolen K5 i Enkel Boks: god margin | OK |
| DI2 / DI3 | DI1 låskontakt, DI2 magnetkontakt, DI3 innvendig trykknapp (AP-Node); enkel/dobbel/trippel balansert | DI2 = dørstatus fra 7–5 (NC), DI3 = REX fra 5–6 (NO), DI1 ikke i bruk. Digital eller EOL-motstander: sjekk | Sjekk |
| Leserklemme (4-polet) | RS-485 + 24 V DC til lesere; terminering på noden og siste leser | INTEGRA-leser rett på S-Node, ikke via Enkel Boks | OK |
| Strøm og LON | 24 V DC (20–30 V), 45–110 mA; LON FTT-10 til Moveo | Fra INTEGRA-anlegget (batteribackup etter SSF 1014). Ikke fra Enkel Boks | Sjekk |
| Klemmenavn | Ikke i det offentlige databladet | Tatt fra AP-Node-bildet (samme kort). Bekreft med manual S-Node G2 | Sjekk |
| Sertifisering | SSF 1014 utg. 5, larmklasse 3 | Dørkontakt via Enkel Boks 7–5: sjekk at dette er akseptert i et klassifisert anlegg | Sjekk |
| Flere dører | 4 releer (DO1–DO4), 8 innganger | Dør 2 = DO3 (lås) + DO4 (nattlås) + DI5/DI6 (sjekk) til egen Enkel Boks; hver dør har sin egen nattlås-DO | Sjekk |
| DIP | Funksjon | Forslag for dette oppsettet |
|---|---|---|
| S2.1 | Tamper | ON (tamper i boksen ikke tilkoblet) |
| S2.2 | KAC relé 2 | OFF når KAC-boks er koblet til 28–29 |
| S2.3 | EOL-motstand R2 | ON (DI2 digital uten EOL); OFF bare når R2 er montert fordi anlegget krever EOL |
| S2.4 | Dørmagnetkontakt og mikrobryter | OFF når MKT er koblet til 26–27 |
| S2.5 | Dør mikrobryter | OFF når mikrobryter er koblet til 24–25 |
| S2.6 | Brann – manuell modus | OFF når brannrelé er koblet til klemme 8 |
| S2.7 | Nattlås – manuell modus | OFF når nattlås styres fra klemme 10 |
| S2.8 | KAC relé 1 | OFF når KAC-boks er koblet til 30–31 |
