Pris oppgitt ekskl. mva. Linjator boks medfølger ikke.

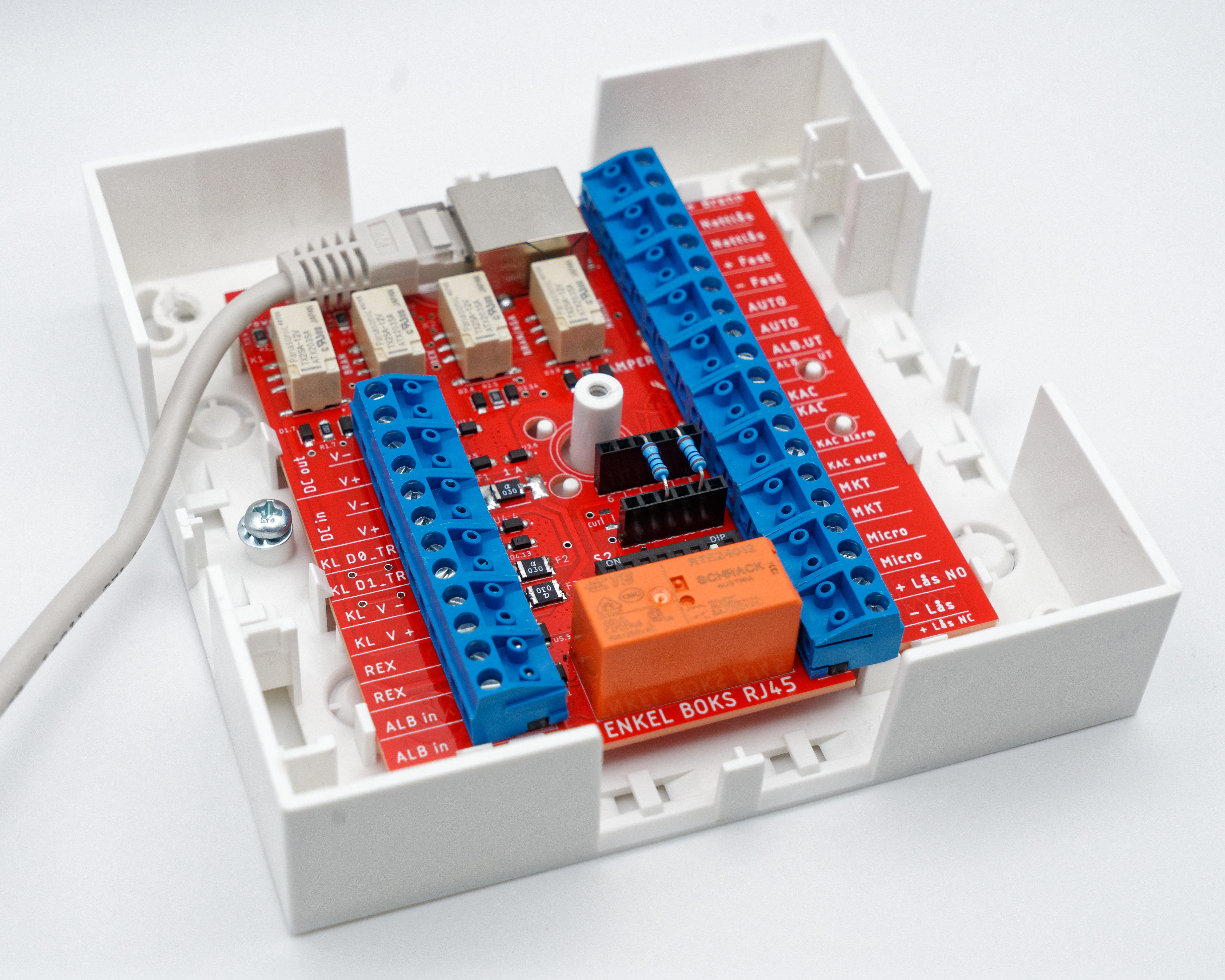

ENKEL BOKS RJ45 er et fullverdig grensesnittsystem som kombinerer høy funksjonalitet med forenklet kabelføring. Med én UTP-kabel (TIA/EIA-568B) fra adgangskontrolleren til boksen og separat strømkabel, gir løsningen en mer effektiv og kostnadsbesparende installasjon uten at det går på bekostning av ytelse. Ved bruk av desentralisert strømforsyning fjernes også begrensninger knyttet til kabelavstand, noe som gir større frihet og fleksibilitet i installasjonen. Strøm kan sløyfes (loop-through) videre fra dør til dør for ytterligere reduksjon i materiell og tid. Løsningen er utviklet med hensyn til krav i TEK17 for dører og rømningsvei (bl.a. §11-13, §11-14 og §12-13), inkludert brannoverstyring og korrekt konfigurasjon av lås i rømningsvei.
Hovedfunksjoner og fordeler
Alle signaler fra adgangskontrolleren føres i RJ45-ledningsnett (T568B) og brukes som styringssignaler for innebygde reléer i ENKEL BOKS RJ45. Dette omfatter blant annet:
Relé for brannalarmstyring
Relé for nattlås (NC)
Relé for styring av hovedlås — her brukes et spesialisert relé med kapasitet på 8 A, som sikrer pålitelig drift av låser. Dette reléet er designet for lang levetid, med forventet drift på opptil 25 år.
Eget relé dedikert til Albuebryter-innsignal, som muliggjør samtidig bruk av Albuebryter både som REX-kontrollsignal for adgangskontroll og som signal for automatisk døråpning (AUTO).
Uavhengige spenningsnivåer for styring og lås (f.eks. 12 V styring / 24 V lås – eller omvendt) via universell reléspole 10–35 V og separat låsspenning.
Støtte for lesere: OSDP (RS-485) og Wiegand kan kobles direkte via boksen for stabil og fleksibel tilkobling.
Desentralisert strømforsyning med separat kabel opptil 2×1,5 mm², som kan sløyfes fra dør til dør for enklere installasjon og lavere kostnader.
Forenklet kabelhåndtering og standardisert terminering (TIA/EIA-568B) gir raskere idriftsettelse og færre feilkoblinger.
Test- og statusindikatorer på kretskortet for rask verifisering under installasjon, samt sabotasjeinngang for sikker drift.
Robust dimensjonering: inntil 5 A på kretskortets kobberbaner (avhenger av last og klemmetype) for pålitelig drift av dørlåser og aktuatorer.
Merknad: RJ45 brukes her som flerleder-grensesnitt (ikke Ethernet).
