Enkel Boks + Avigilon Alta

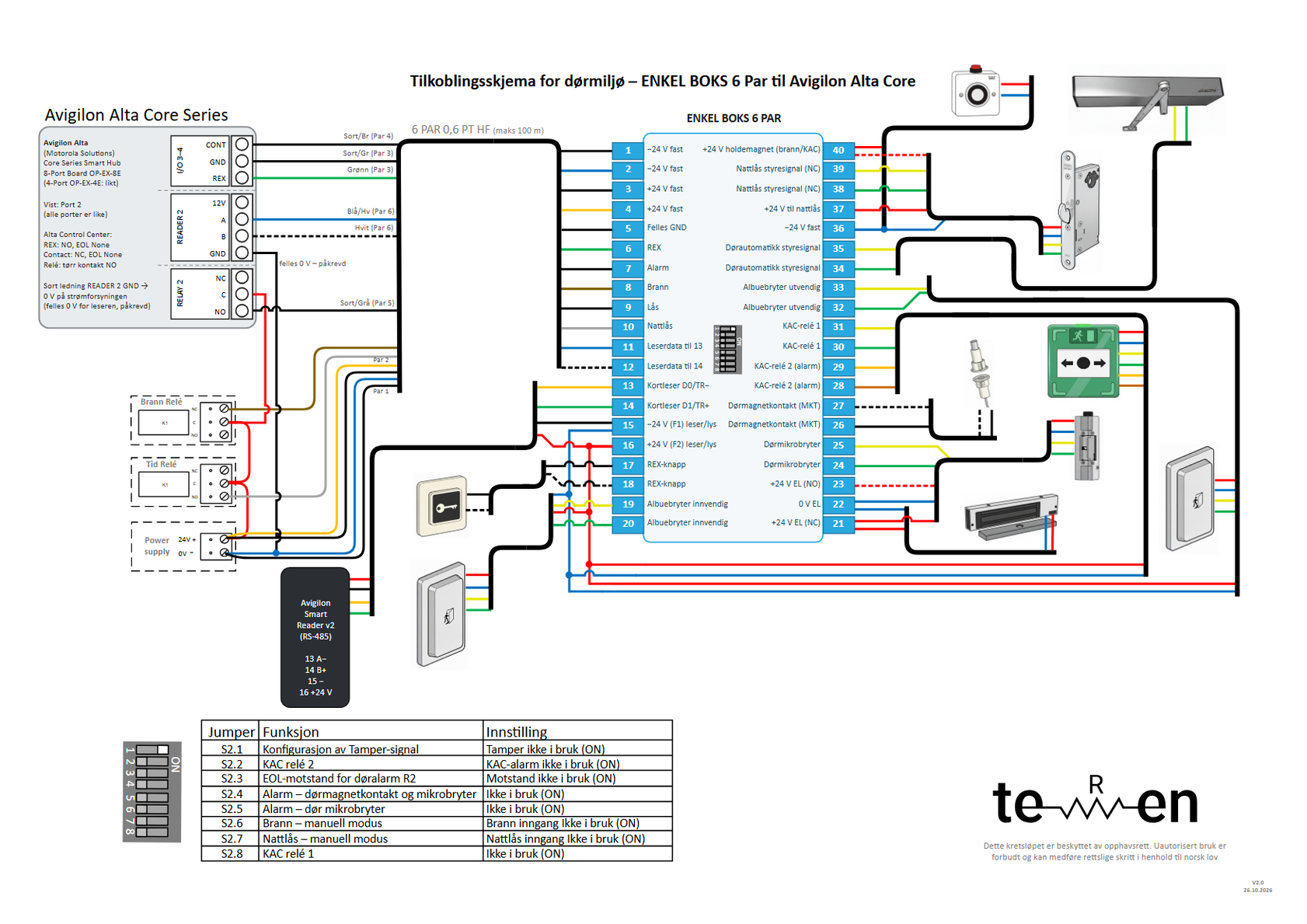

Koblingsskjemaer for Enkel Boks og Avigilon Alta Core og Alta SDC, med kontrolleren i sentralen og én 6-parskabel til døra.
Avigilon Alta Core – Smart Hub i sentralen
Avigilon Alta Core Series Smart Hub (8-Port Board OP-EX-8E; 4-Port OP-EX-4E kobles likt) står i sentralen på egen FPV-strømforsyning, mens Enkel Boks har sin egen 24 V-strømforsyning; én 6-parskabel med alle 12 ledere går til døra. RELAY 2 er tørr NO-kontakt mot klemme 9, nattlåsen styres av tidsreléet, og Avigilon Smart Reader står på 13–16 med RS-485 gjennom par 6 og 24 V fra boksen. En sort leder fra READER 2 GND til boksens 0 V er påkrevd felles 0 V.
Last ned tilkoblingskjema: Avigilon Alta Core – Smart Hub i sentralen (PDF)
- Lås: OP-EX-8E RELAY 2 NO → klemme 9 (Sort/grå, par 5); RELAY 2 C får +24 V fra strømforsyningen via tidsrelé C og brannrelé C.
- Innganger: 5 (Sort/grønn, par 3) → I/O 3–4 GND, 6 (Grønn, par 3) → I/O 3–4 REX, 7 (Sort/brun, par 4) → I/O 3–4 CONT. Inngangstype REX og Contact, EOL None.
- Leserbuss: READER 2 A → klemme 11 → 13 (Avigilon −A), READER 2 B → 12 → 14 (+B).
- Leser: Avigilon Smart Reader (12–24 V DC) på 13–16; Smart Reader v2 trekker 0,12 A ved 24 V. READER 2 12V brukes ikke.
- Felles 0 V – påkrevd: OP-EX-8E READER 2 GND → 0 V på boksens strømforsyning.
- Brann: brannrelé NC → klemme 8, ikke via FPV FAI.
- Port 2 er vist; alle porter (én port = én dør) kobles likt til hver sin Enkel Boks.
Koblingstabell (kabeljournal)
Kabler
- 6 PAR 0,6 PT HF (maks 100 m): Sentral (Smart Hub, strømforsyning, brannrelé, tidsrelé) ↔ Enkel Boks
- I sentralen: Broer i skapet
- Leser ved døra: Enkel Boks 13–16 ↔ Avigilon Smart Reader (RS-485 gjennom par 6)
Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.
| Klemme | Funksjon | Leder | Kobles til | Merknad |
|---|---|---|---|---|
| 1 | −24 V fast | Sort/blå (par 1) | Strømforsyning 0 V (−) | |
| 2 | −24 V fast | Blå (par 1) | Strømforsyning 0 V (−) | |
| 3 | +24 V fast | Sort/or. (par 2) | Strømforsyning +24 V | |
| 4 | +24 V fast | Oransje (par 2) | Strømforsyning +24 V | |
| 5 | GND mot Avigilon | Sort/grønn (par 3) | OP-EX-8E I/O 3–4 GND | Felles for REX (5–6) og dørkontakt (7–5). |
| 6 | REX til Avigilon | Grønn (par 3) | OP-EX-8E I/O 3–4 REX | Potensialfri NO i Enkel Boks (5–6). Inngangstype REX, EOL None. |
| 7 | Alarm (dørstatus) | Sort/brun (par 4) | OP-EX-8E I/O 3–4 CONT | NC-sløyfe (lukket = normal). Inngangstype Contact, EOL None. |
| 8 | Brann | Brun (par 4) | Brannrelé NC (C = +24 V) | +24 V = normal. Brann: spenningen faller bort. |
| 9 | Lås (åpne) | Sort/grå (par 5) | OP-EX-8E RELAY 2 NO | Tørr reléutgang. RELAY 2 C får +24 V fra strømforsyningen. |
| 10 | Nattlås (sentral) | Grå (par 5) | Tidsrelé NO (C = +24 V) | +24 V = nattmodus. |
| 11 | Leserbuss A− → 13 | Blå/hvit (par 6) | OP-EX-8E READER 2 A | Gjennomgående 11 → 13 i boksen. Avigilon: −A. |
| 12 | Leserbuss B+ → 14 | Hvit (par 6) | OP-EX-8E READER 2 B | Gjennomgående 12 → 14 i boksen. Avigilon: +B. |
| – | +24 V til lås-relé | Rød | Strømforsyning +24 V (via tidsrelé C og brannrelé C) → OP-EX-8E RELAY 2 C | Som COM-broen på Axis/RCO. |
| – | Felles 0 V leserbuss | Sort | OP-EX-8E READER 2 GND → strømforsyning 0 V | Påkrevd: Enkel Boks har egen 24 V-strømforsyning, så leseren (strøm fra boksen) og READER 2 må ha felles 0 V for RS-485. Merket «felles 0 V – påkrevd» på tegningen. |
| 13 | Leser RS-485 A− | etter leser | Avigilon Smart Reader A− (−A) | |
| 14 | Leser RS-485 B+ | etter leser | Avigilon Smart Reader B+ (+B) | |
| 15 | Leser − | etter leser | Avigilon Smart Reader GND | −24 V via F1 300 mA. |
| 16 | Leser + | etter leser | Avigilon Smart Reader VIN (12–24 V DC) | +24 V via F2 300 mA. Smart Reader v2: 0,12 A ved 24 V (guide s. 71). |
I sentralen
- Rød bro i sentralen: strømforsyning +24 V → tidsrelé C → brannrelé C → OP-EX-8E RELAY 2 C.
- Sort leder fra OP-EX-8E READER 2 GND til 0 V på strømforsyningen (felles 0 V for leseren), merket «felles 0 V – påkrevd» på tegningen.
- READER 2 12V brukes ikke: leseren får 24 V fra Enkel Boks 15–16.
- Alle 12 ledere i 6-parskabelen er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge).
Dørsiden (21–40 og 17–20) er lik for alle merker – se tegningen side 1.
Oppsett av kontrolleren og DIP i Enkel Boks
| Innstilling | Fra fabrikk | Slik brukes den | Status |
|---|---|---|---|
| Port 2 (en port = én dør) | RELAY / READER / I/O (REX + CONT) per port | Port 2 vist; alle porter kobles likt | OK |
| RELAY 2 (NC/C/NO) | Tørr reléutgang på 8-Port Board | NO → klemme 9, C = +24 V fra strømforsyningen. Last: spole K5 i Enkel Boks | OK |
| Relé-merkeverdi | 5 A @ 24 V DC resistiv (datablad OP-EX-8E) | Styrer bare spolen K5 i Enkel Boks: god margin | OK |
| I/O 3–4 REX | Inngangstype REX; nominelt 5 V DC, 1 kΩ (datablad) – tørr kontakt | REX fra klemme 5–6 (NO), EOL None | OK |
| I/O 3–4 CONT | Inngangstype Contact | Dørstatus fra klemme 7–5 (NC = dør lukket), EOL None | OK |
| EOL (Ports → Cable) | None / Cut Line / Line Shorted / Both (guide s. 50) | None: Enkel Boks har ingen EOL-motstander | OK |
| READER 2 (RS-485, −A/+B) | Avigilon Smart Reader via RS-485 | Data via par 6 (vridd par), strøm fra boksen 15–16 | OK |
| Maks lengde leserbuss | Anbefalt maks 91 m med CAT6 når strømmen går i ett par, 152 m med to strømpar (SDC-guide s. 12) | Leseren får strøm fra Enkel Boks 15–16, ikke over kabelen. Bare data går i par 6 (vridd par): 100 m ligger under 152 m. Koble skjermen (hvis kabelen har en) til GND bare i kontrollerenden | OK |
| Strøm Smart Hub | FPV4/FPV6 24 V med brannalarm-inngang (FAI) | Smart Hub på egen FPV; Enkel Boks på egen 24 V. Felles 0 V via READER 2 GND → 0 V | OK |
| DIP | Funksjon | Forslag for dette oppsettet |
|---|---|---|
| S2.6 | Brann – manuell modus | OFF når brannrelé er koblet til klemme 8 |
| S2.7 | Nattlås – manuell modus | OFF når nattlås styres fra klemme 10 |
| S2.8 | KAC relé 1 | OFF når KAC-boks er koblet til 30–31 |

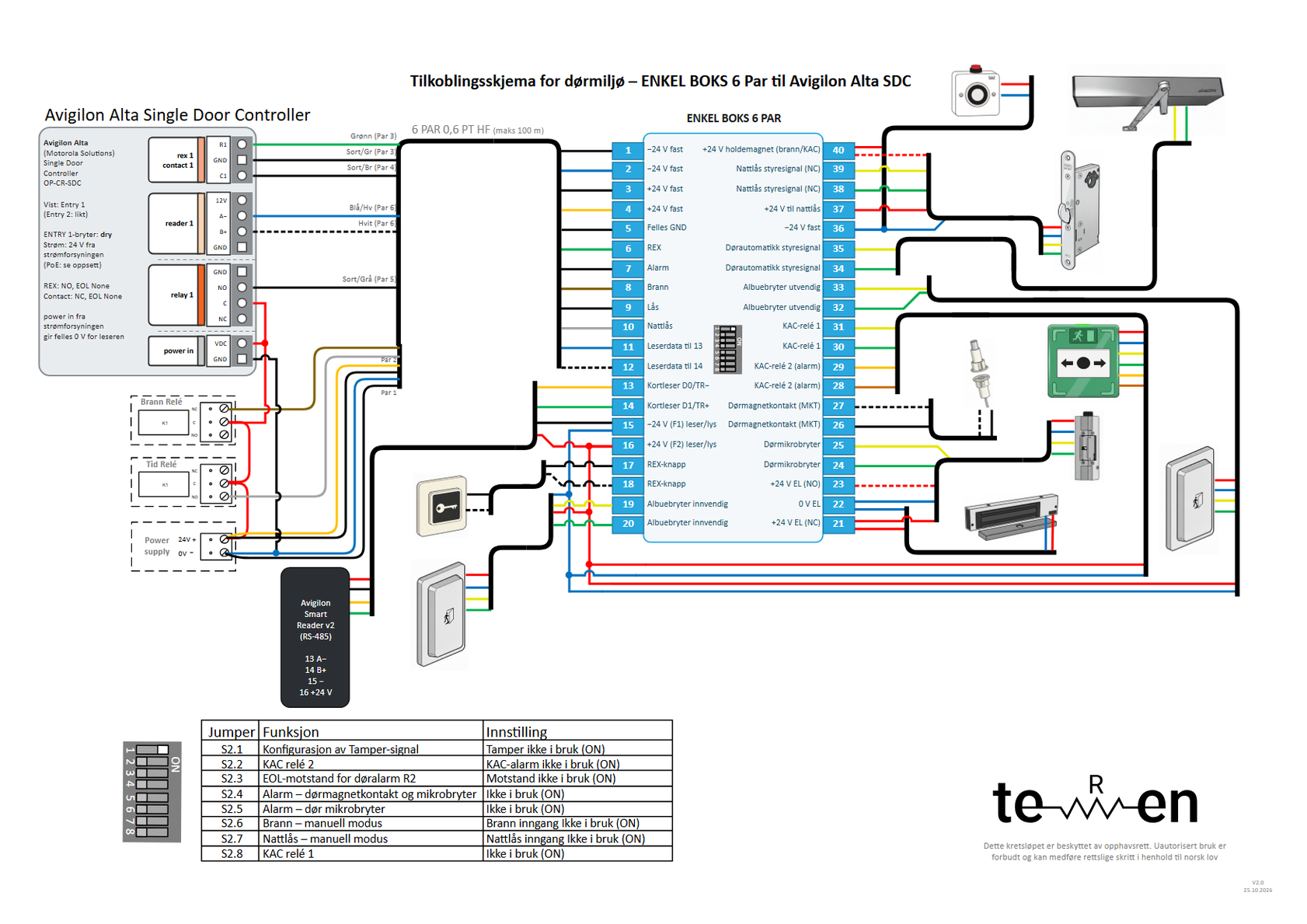

Avigilon Alta SDC – kontroller i sentralen
Avigilon Alta Single Door Controller (OP-CR-SDC) står i sentralen og går på samme 24 V-strømforsyning som Enkel Boks, så felles 0 V følger automatisk; én 6-parskabel med alle 12 ledere går til døra. Relay 1 står på «dry» og er tørr NO-kontakt mot klemme 9, nattlåsen styres av tidsreléet, og Avigilon Smart Reader står på 13–16 med RS-485 gjennom par 6 og 24 V fra boksen.
Last ned tilkoblingskjema: Avigilon Alta SDC – kontroller i sentralen (PDF)
- Lås: SDC relay 1 NO → klemme 9 (Sort/grå, par 5); ENTRY 1-bryteren på «dry» (ikke 24V wet), relay 1 C får +24 V fra strømforsyningen. Slå av SDC før bryteren flyttes.
- Innganger: 5 (Sort/grønn, par 3) → SDC rex 1/contact 1 GND (⏚), 6 (Grønn, par 3) → R1, 7 (Sort/brun, par 4) → C1. EOL None.
- Leserbuss: SDC reader 1 A− → klemme 11 → 13, B+ → 12 → 14.
- Leser: Avigilon Smart Reader (12–24 V DC) på 13–16, 0,12 A ved 24 V (Smart Reader v2). reader 1 12V og GND brukes ikke.
- Strøm: SDC power in VDC/GND fra strømforsyningen i sentralen (24 V).
- Bare data går i par 6; Avigilon anbefaler maks 91 m med CAT6 når strømmen går i ett par og 152 m med to strømpar, og 100 m ligger under 152 m.
- Entry 2 kobles likt til en egen Enkel Boks.
Koblingstabell (kabeljournal)
Kabler
- 6 PAR 0,6 PT HF (maks 100 m): Sentral (SDC, strømforsyning, brannrelé, tidsrelé) ↔ Enkel Boks
- I sentralen: Strøm og broer i skapet
- Leser ved døra: Enkel Boks 13–16 ↔ Avigilon Smart Reader (RS-485 gjennom par 6)
Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.
| Klemme | Funksjon | Leder | Kobles til | Merknad |
|---|---|---|---|---|
| 1 | −24 V fast | Sort/blå (par 1) | Strømforsyning 0 V (−) | |
| 2 | −24 V fast | Blå (par 1) | Strømforsyning 0 V (−) | |
| 3 | +24 V fast | Sort/or. (par 2) | Strømforsyning +24 V | |
| 4 | +24 V fast | Oransje (par 2) | Strømforsyning +24 V | |
| 5 | GND mot Avigilon | Sort/grønn (par 3) | SDC rex 1/contact 1 GND (⏚) | Felles for REX (5–6) og dørkontakt (7–5). |
| 6 | REX til Avigilon | Grønn (par 3) | SDC rex 1/contact 1 R1 | Potensialfri NO i Enkel Boks (5–6). EOL None. |
| 7 | Alarm (dørstatus) | Sort/brun (par 4) | SDC rex 1/contact 1 C1 | NC-sløyfe (lukket = normal). EOL None. |
| 8 | Brann | Brun (par 4) | Brannrelé NC (C = +24 V) | +24 V = normal. Brann: spenningen faller bort. |
| 9 | Lås (åpne) | Sort/grå (par 5) | SDC relay 1 NO | ENTRY 1-bryter på «dry». relay 1 C får +24 V fra strømforsyningen. |
| 10 | Nattlås (sentral) | Grå (par 5) | Tidsrelé NO (C = +24 V) | +24 V = nattmodus. |
| 11 | Leserbuss A− → 13 | Blå/hvit (par 6) | SDC reader 1 A− | Gjennomgående 11 → 13 i boksen. |
| 12 | Leserbuss B+ → 14 | Hvit (par 6) | SDC reader 1 B+ | Gjennomgående 12 → 14 i boksen. |
| – | +24 V til lås-relé | Rød | Strømforsyning +24 V (via tidsrelé C og brannrelé C) → SDC relay 1 C | Som COM-broen på Axis/RCO. |
| – | +24 V strøm inn | Rød | Strømforsyning +24 V → SDC power in VDC | Guiden: 24 V @ 1,1 A (min) når reléene skal gi 24 V; med «dry» trekker SDC bare egen strøm. |
| – | 0 V strøm inn | Sort | Strømforsyning 0 V → SDC power in GND (⏚) | Gir også felles 0 V for RS-485 til leseren. |
| 13 | Leser RS-485 A− | etter leser | Avigilon Smart Reader A− (−A) | |
| 14 | Leser RS-485 B+ | etter leser | Avigilon Smart Reader B+ (+B) | |
| 15 | Leser − | etter leser | Avigilon Smart Reader GND | −24 V via F1 300 mA. |
| 16 | Leser + | etter leser | Avigilon Smart Reader VIN (12–24 V DC) | +24 V via F2 300 mA. Smart Reader v2: 0,12 A ved 24 V (guide s. 71). |
I sentralen
- Rød bro i sentralen: strømforsyning +24 V → tidsrelé C → brannrelé C → SDC relay 1 C og power in VDC.
- Sort leder fra 0 V på strømforsyningen til SDC power in GND.
- reader 1 12V og GND brukes ikke: leseren får 24 V fra Enkel Boks 15–16.
- Alle 12 ledere i 6-parskabelen er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge).
Dørsiden (21–40 og 17–20) er lik for alle merker – se tegningen side 1.
Oppsett av kontrolleren og DIP i Enkel Boks
| Innstilling | Fra fabrikk | Slik brukes den | Status |
|---|---|---|---|
| ENTRY 1-bryter | Velger relay 1: 12V wet / dry / 24V wet (QSG s. 2) | «dry»: relay 1 NO/C som potensialfri kontakt. Slå av SDC før bryteren flyttes | Må endres |
| relay 1 (⏚/NO/C/NC) | Med «dry»: NO/NC og C mot ekstern strøm | NO → klemme 9, C = +24 V fra strømforsyningen | OK |
| Relé-merkeverdi | 2 A @ 24 V DC resistiv (datablad OP-CR-SDC) | Styrer bare spolen K5 i Enkel Boks: god margin | OK |
| rex 1 / contact 1 (R1, ⏚, C1) | REX og dørkontakt mot ⏚ | R1 = REX fra 5–6 (NO), C1 = dørstatus fra 7–5 (NC), EOL None | OK |
| reader 1 (12V, A−, B+, ⏚) | Avigilon Smart Reader via RS-485 | A−/B+ via par 6, strøm fra boksen 15–16 | OK |
| power in (VDC, ⏚) | 12 V @ 2,2 A eller 24 V @ 1,1 A (min); ellers PoE | 24 V fra strømforsyningen i sentralen | OK |
| PoE (alternativ) | SDC kan gå på PoE alene | Ved PoE: koble ⏚ (power in eller reader 1) til 0 V på strømforsyningen for felles 0 V | OK |
| Maks lengde leserbuss | Anbefalt maks 91 m med CAT6 når strømmen går i ett par, 152 m med to strømpar (installasjonsguide s. 12) | Leseren får strøm fra Enkel Boks 15–16, ikke over kabelen. Bare data går i par 6 (vridd par): 100 m ligger under 152 m. Koble skjermen (hvis kabelen har en) til GND bare i kontrollerenden | OK |
| Entry 2 | relay 2, rex 2/contact 2, reader 2, wiegand 2 | Andre dør kobles likt til en egen Enkel Boks | OK |
| DIP | Funksjon | Forslag for dette oppsettet |
|---|---|---|
| S2.6 | Brann – manuell modus | OFF når brannrelé er koblet til klemme 8 |
| S2.7 | Nattlås – manuell modus | OFF når nattlås styres fra klemme 10 |
| S2.8 | KAC relé 1 | OFF når KAC-boks er koblet til 30–31 |
