Enkel Boks + generell kontroller
Koblingsskjema for Enkel Boks og en vilkårlig adgangskontroller med ett relé og to innganger: utgangspunktet for et system som ikke har eget skjema ennå.

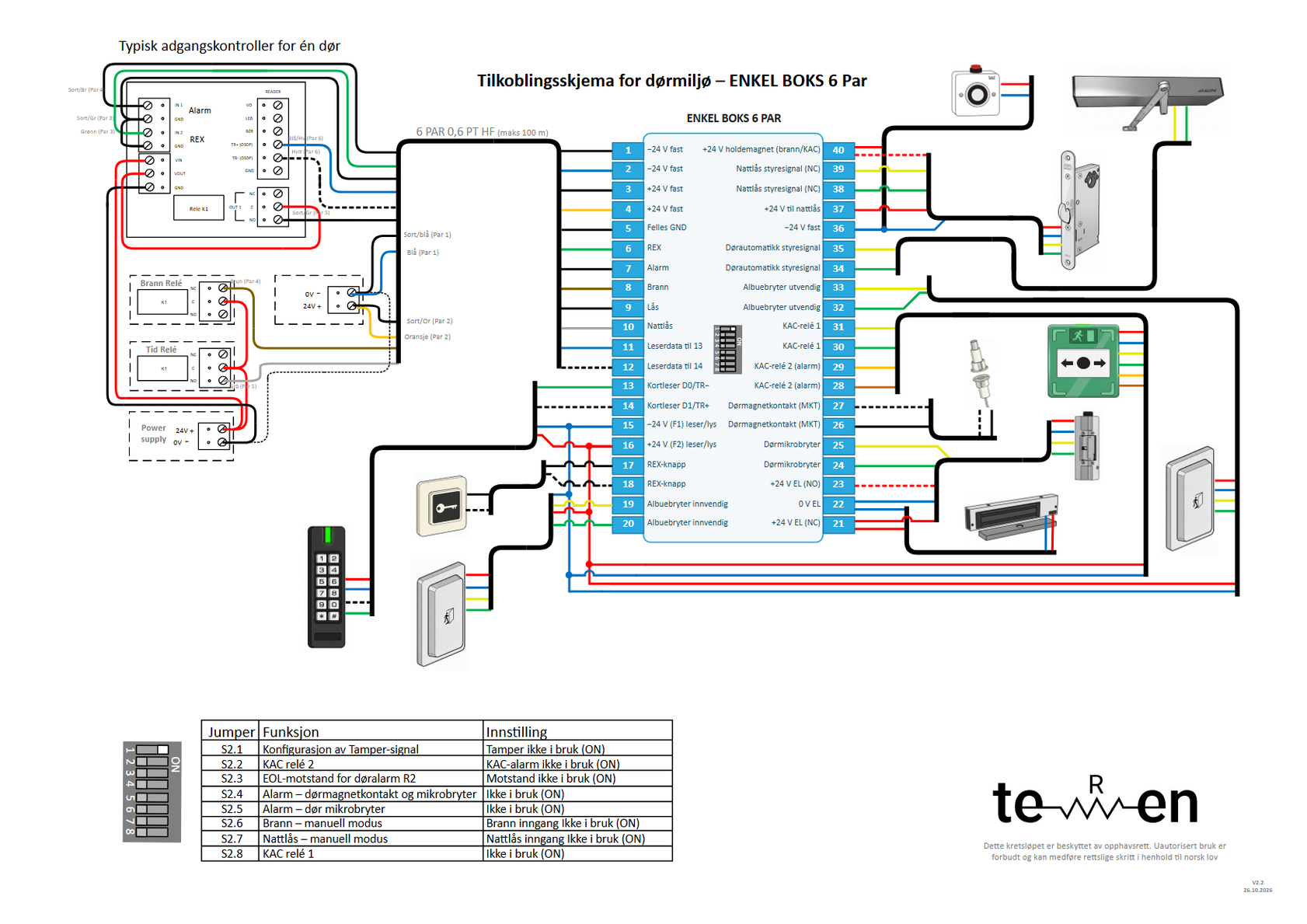

Generell kontroller – grunnskjema (kontroller i sentralen)
Grunnskjemaet viser en typisk adgangskontroller for én dør med ett relé og to innganger, plassert i sentralen sammen med to 24 V-strømforsyninger, brannrelé og tidsrelé. Én 6-parskabel (maks 100 m) med alle 12 ledere går til Enkel Boks: OUT 1 gir +24 V på klemme 9, IN 1 leser dørstatussløyfen og IN 2 leser REX, og OSDP-leseren står på 13–16 med 24 V fra boksen. Bruk skjemaet når systemet ditt ikke har et eget Teren-skjema; dørsiden (17–40) er den samme på alle 6 Par-skjemaene, mens 13–16 brukes ulikt (på SALTO og U-PROX sitter 12 V-omformeren på 13–15).
Last ned tilkoblingskjema: Generell kontroller – grunnskjema (kontroller i sentralen) (PDF)
- Lås: kontroller OUT 1 NO → klemme 9 (Sort/grå, par 5). OUT 1 C får spenning fra kontrollerens VOUT: mål ved montasje at VOUT gir +24 V. Gir VOUT ikke +24 V, bruk standardkoblingen: tørr NO-kontakt med C = +24 V fra strømforsyningen.
- Innganger: 5 (Sort/grønn, par 3) → kontroller GND (bro GND ved IN 1 ↔ GND ved IN 2), 6 (Grønn, par 3) → IN 2 (REX, NO), 7 (Sort/brun, par 4) → IN 1 (alarm/dørstatus, NC).
- Brann: brannrelé NC (C = +24 V) → klemme 8 (Brun, par 4). Nattlås: tidsrelé NO (C = +24 V) → klemme 10 (Grå, par 5).
- OSDP: kontroller READER TR+ → klemme 11 → 13 og TR- → 12 → 14, som tegnet. Par 6 er ren gjennomkobling, så kontrollerens TR+ skal ende på leserens TR+.
- Leseren på 13–16 får 24 V fra boksen (F1/F2 300 mA) og må tåle 12–24 V; en leser som bare tåler 12 V kobles direkte fra kontrolleren.
- Skjemaet har to 24 V-strømforsyninger: «Power supply» (kontroller, brannrelé og tidsrelé) og forsyningen på par 1–2 til Enkel Boks. Felles 0 V mellom dem er påkrevd, fordi +24 V på klemme 8, 9 og 10 kommer fra «Power supply», og leseren får data fra kontrolleren, men strøm fra boksen. Tegningen viser felles 0 V bare som en prikket linje – koble den som en vanlig leder, eller bruk én strømforsyning til alt.
- Kontrolleren må ha et relé som kan gi +24 V på 9 og to innganger for tørr kontakt (REX og dørstatus).
Koblingstabell (kabeljournal)
Kabler
- 6 PAR 0,6 PT HF (maks 100 m): Sentral (typisk kontroller, strømforsyning 24 V, brannrelé, tidsrelé) ↔ Enkel Boks
- I sentralen: Strøm og broer mellom strømforsyning, kontroller og reléer
- Leser ved døra: Enkel Boks 13–16 ↔ kortleser med tastatur (data gjennom par 6)
Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.
| Klemme | Funksjon | Leder | Kobles til | Merknad |
|---|---|---|---|---|
| 1 | −24 V fast | Sort/blå (Par 1) | Strømforsyning 0V − | Forsyningen øverst til høyre i sentralen (uten navn). |
| 2 | −24 V fast | Blå (Par 1) | Strømforsyning 0V − | |
| 3 | +24 V fast | Sort/Or (Par 2) | Strømforsyning 24V + | |
| 4 | +24 V fast | Oransje (Par 2) | Strømforsyning 24V + | |
| 5 | GND mot kontroller | Sort/Gr (Par 3) | Kontroller GND (ved IN 1) | Bro GND ↔ GND (ved IN 2) på kontrolleren: felles for alarm og REX. |
| 6 | REX til kontroller | Grønn (Par 3) | Kontroller IN 2 (REX) | Potensialfri kontakt 5–6 i Enkel Boks (REX-knapp 17–18 eller K4). NO. |
| 7 | Alarm | Sort/Br (Par 4) | Kontroller IN 1 (Alarm) | Sløyfe 7 → tamper → KAC 2 → MKT → mikrobryter → GND (5). Lukket = normal. |
| 8 | Brann | Brun (Par 4) | Brann relé NC (C = +24 V) | +24 V = normal. Brann: spenningen faller bort. |
| 9 | Lås (åpne) | Sort/Gr (Par 5) | Kontroller OUT 1 NO (Rele K1) | OUT 1 C får spenning fra kontrollerens VOUT. Mål ved montasje at VOUT gir +24 V (spole K5). Gir VOUT ikke +24 V, bruk standardkoblingen: tørr NO-kontakt med C = +24 V fra strømforsyningen. |
| 10 | Nattlås (sentral) | Grå (Par 5) | Tid relé NO (C = +24 V) | +24 V = nattmodus. |
| 11 | OSDP → 13 | Blå/Hv (Par 6) | Kontroller READER TR+ (OSDP) | Gjennomgående 11 → 13 (merket D0\TR−, bare et navn). Kontroller ved montasje at kontrollerens TR+ når leserens TR+ (følg polariteten fram til leseren). |
| 12 | OSDP → 14 | Hvit (Par 6) | Kontroller READER TR- (OSDP) | Gjennomgående 12 → 14 (merket D1\TR+, bare et navn). Kontrollerens TR− skal nå leserens TR−. |
| – | +24 V til kontroller | Rød | Power supply → kontroller VIN | Øverste skrue på «Power supply» (24V +). |
| – | 0 V til kontroller | Sort | Power supply → kontroller GND | Nederste skrue på «Power supply» (0V −). |
| – | +24 V til reléer | Rød | Power supply → Tid relé C → Brann relé C | Samme klemme som VIN. |
| – | Spenning til låsrelé | Rød | Kontroller VOUT → OUT 1 C | |
| – | GND-bro | Sort | Kontroller GND (IN 1) ↔ GND (IN 2) | |
| – | Felles 0 V | Sort (prikket) | Power supply (sort klemme) ↔ strømforsyning 0V − (par 1) | Prikket linje på tegningen, men påkrevd: felles 0 V for brann (8), lås (9), nattlås (10) og OSDP. Koble den som en vanlig leder, eller bruk én strømforsyning til alt. |
| 13 | Leser data D0\TR− | Grønn | Kortleser grønn | Fra 11 (TR+ på kontrolleren). |
| 14 | Leser data D1\TR+ | Hvit | Kortleser hvit | Fra 12 (TR− på kontrolleren). |
| 15 | Leser − | Blå | Kortleser − | −24 V via F1 300 mA. |
| 16 | Leser + | Rød | Kortleser + | +24 V via F2 300 mA. Bruk en leser for 12–24 V; en leser som bare tåler 12 V kobles direkte på kontrolleren. |
I sentralen
- Kontrolleren sitter i sentralen sammen med strømforsyning, brannrelé og tidsrelé. Bare kortleseren og dørutstyret står ved døra.
- Alle 12 ledere i 6-parskabelen er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge).
- To 24 V-forsyninger er tegnet: «Power supply» (kontroller og reléer) og en forsyning uten navn (par 1–2). Felles 0 V er bare tegnet som prikket linje, men er påkrevd: koble den som en vanlig leder, eller bruk én strømforsyning til alt.
- Rød bro i sentralen: «Power supply» → tidsrelé C → brannrelé C; samme klemme går til kontroller VIN.
Dørsiden (13–40) i denne grunntegningen er referansen for alle merker – se tegningen side 1.
Oppsett av kontrolleren og DIP i Enkel Boks
| Innstilling | Fra fabrikk | Slik brukes den | Status |
|---|---|---|---|
| IN 1 | Alarm (tegningen). Ingen manual | Alarmsløyfe fra klemme 7 til GND (5). Lukket = normal (NC), uten EOL-motstand (EOL på R2-plassen, S2.3 OFF, bare når kontrolleren eller kunden krever det) | OK |
| IN 2 | REX (tegningen). Ingen manual | REX fra klemme 6, potensialfri NO-kontakt | OK |
| OUT 1 (Rele K1) | Låsrelé NO/C/NC (tegningen) | C fra VOUT, NO til klemme 9. +24 V = åpne | OK |
| VOUT | Ikke oppgitt | Mål ved montasje at VOUT gir +24 V mot −24 V i Enkel Boks (spole K5 på klemme 9). Gir den ikke det: tørr NO-kontakt med C = +24 V fra strømforsyningen | OK |
| VIN / GND | 24 V fra «Power supply» | Rød → VIN (24V +), sort → GND (0V −). | OK |
| READER TR+ / TR− | OSDP (RS-485) | Par 6 til 11–12 → 13–14; kontroller at kontrollerens TR+ når leserens TR+. VO, LED og BZR brukes ikke; leseren får 24 V fra 15–16 og må tåle 12–24 V | OK |
| DIP | Funksjon | Forslag for dette oppsettet |
|---|---|---|
| S2.1–S2.5 | Tamper, KAC relé 2, EOL, MKT, mikrobryter | ON (ikke i bruk) som i tabellen, OFF for funksjoner som er koblet |
| S2.6 | Brann – manuell modus | OFF når brannrelé er koblet til klemme 8 |
| S2.7 | Nattlås – manuell modus | OFF når nattlås styres fra klemme 10 |
| S2.8 | KAC relé 1 | OFF når KAC-boks er koblet til 30–31 |
