Enkel Boks + Paxton

Koblingsskjemaer for Enkel Boks og Paxton Net2 plus og Paxton10, med kontrolleren i sentralen og én 6-parskabel til døra. Leseren kobles direkte til kontrolleren med en egen lesekabel (maks 100 m), ikke gjennom boksen.

Paxton Net2 plus – kontroller i sentralen

Enkel Boks 6 ParKontroller i sentralenVersjon V2.0

Paxton Net2 plus står i sentralen og går på samme 24 V-strømforsyning som Enkel Boks, og én 6-parskabel (maks 100 m) går til døra. Relay 1 er tørr NO-kontakt mot klemme 9, nattlåsen styres av tidsreléet i sentralen, og Paxton-leseren kobles direkte på Reader 1 med Paxton lesekabel, ikke gjennom boksen. Par 6 og klemme 13–16 er ledige.

Last ned tilkoblingskjema: Paxton Net2 plus – kontroller i sentralen (PDF)

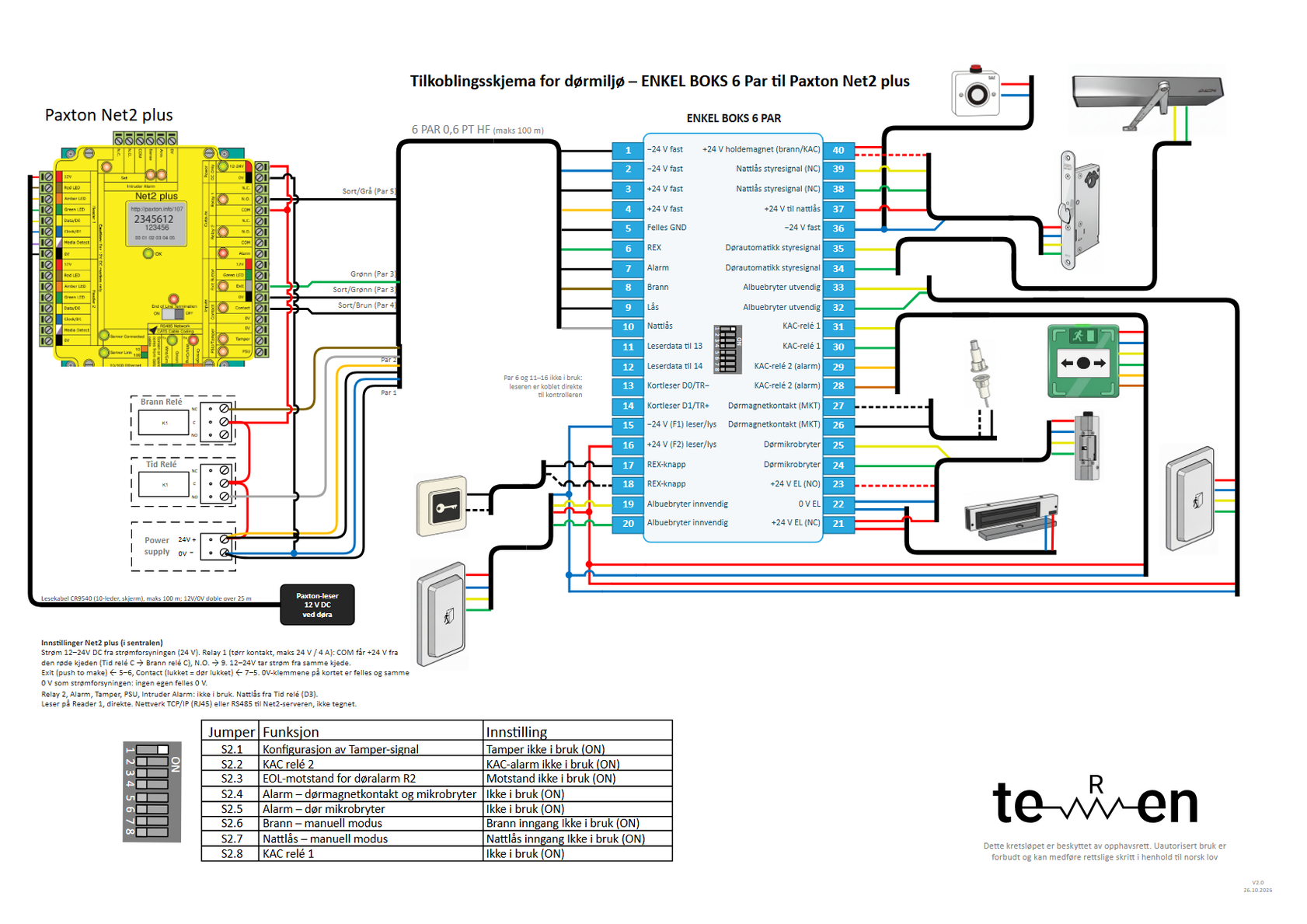

Side 1 av koblingsskjemaet for Enkel Boks og Paxton Net2 plus – kontroller i sentralen
  • Lås: Net2 plus Relay 1 N.O. → klemme 9 (Sort/grå, par 5); Relay 1 COM får +24 V via tidsrelé C og brannrelé C.
  • Innganger: 5 (Sort/grønn, par 3) → Exit Button 0V, 6 (Grønn, par 3) → Exit, 7 (Sort/brun, par 4) → Contact (lukket = dør lukket). 0V-klemmene på kortet er felles.
  • Strøm: Net2 plus 12-24V fra strømforsyningen, 0V → strømforsyningens 0 V. Én strømforsyning, så felles 0 V følger automatisk. Net2 plus trekker maks 200 mA.
  • Leser: Paxton-leser (bare 12 V) på Reader 1 med Paxton lesekabel CR9540 (10-leder, skjermet), maks 100 m; 12V og 0V dobles over 25 m.
  • Nattlås: tidsrelé NO → Grå (par 5) → klemme 10. Relay 2 brukes ikke.
  • Strømforsyning og batteri dimensjoneres for Enkel Boks, Net2 plus og leser sammen.
Koblingstabell (kabeljournal)

Kabler

  • 6 PAR 0,6 PT HF (maks 100 m): Sentral (Net2 plus, strømforsyning, brannrelé, tidsrelé) ↔ Enkel Boks
  • I sentralen: Strøm og broer i skapet
  • Paxton lesekabel CR9540 (10-leder, skjermet) (maks 100 m): Net2 plus Reader 1 ↔ Paxton-leser ved døra (ikke via Enkel Boks)

Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.

KlemmeFunksjonLederKobles tilMerknad
1−24 V fastSort/blå (par 1)Strømforsyning 0 V (−)
2−24 V fastBlå (par 1)Strømforsyning 0 V (−)
3+24 V fastSort/or. (par 2)Strømforsyning +24 V
4+24 V fastOransje (par 2)Strømforsyning +24 V
5Felles mot Net2 plusSort/grønn (par 3)Net2 plus Exit Button 0VFelles for REX (5–6) og dørkontakt (7–5). 0V-klemmene på kortet er felles.
6REX til Net2 plusGrønn (par 3)Net2 plus ExitPotensialfri NO i Enkel Boks (5–6), «push to make».
7Alarm (dørstatus)Sort/brun (par 4)Net2 plus ContactNC-sløyfe 7–5: lukket = dør lukket (som «held closed by door»).
8BrannBrun (par 4)Brannrelé NC (C = +24 V via tidsrelé C)+24 V = normal. Brann: spenningen faller bort.
9Lås (åpne)Sort/grå (par 5)Net2 plus Relay 1 N.O.Tørr kontakt. Relay 1 COM får +24 V via tidsrelé C og brannrelé C.
10Nattlås (sentral)Grå (par 5)Tidsrelé NO (C = +24 V)+24 V = nattmodus.
11Ikke i brukBlå/hvit (par 6)– (ledig)Leseren går direkte på Net2 plus. Ikke kortleser på 13–16.
12Ikke i brukHvit (par 6)– (ledig)
–+24 V til tidsrelé CRødStrømforsyning +24 V → Tidsrelé CStart på den røde kjeden: tidsrelé C → brannrelé C → kontrolleren.
–+24 V til lås-reléRødStrømforsyning +24 V (via tidsrelé C og brannrelé C) → Net2 plus Relay 1 COMRød kjede som på de andre Teren-tegningene.
–+24 V strøm innRødStrømforsyning +24 V (via tidsrelé C og brannrelé C) → Net2 plus 12-24VNet2 plus tar 11–24 V DC (+20 %), maks 200 mA (s. 8). Tar strøm fra den røde kjeden (prikk), som Avigilon SDC.
–0 V strøm innSortStrømforsyning 0 V → Net2 plus 0VÉn strømforsyning: felles 0 V automatisk.
–Leser 12V / 0VRød / SortNet2 plus Reader 1 12V / 0V → Paxton-leserBare 12 V-lesere (s. 2). Leserportene gir til sammen maks 500 mA (s. 8).
–Leser Data/D0, Clock/D1Gul / BlåNet2 plus Reader 1 Data/D0, Clock/D1 → Paxton-leserPaxton-format eller Wiegand.
–Leser LED og Media DetectBrun, oransje, grønn, lillaNet2 plus Reader 1 Red/Amber/Green LED, Media Detect → Paxton-leserFargekode etter Paxton. Kabel CR9540, skjerm til 0V (svart) (s. 6).

I sentralen

  • Rød kjede: strømforsyning +24 V → tidsrelé C → brannrelé C → Net2 plus Relay 1 COM og 12-24V.
  • Net2 plus 0V går til 0 V på strømforsyningen. Én strømforsyning: felles 0 V automatisk.
  • Par 1–5 er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge). Par 6 (11–12) er ledig.
  • Leseren kobles direkte til Net2 plus Reader 1 med Paxton lesekabel CR9540 (10-leder, skjermet), ikke via Enkel Boks 13–16. Paxton-leseren har 8 ledere og kan derfor ikke kobles gjennom par 6.

Dørsiden (17–40) er lik grunntegningen – se tegningen side 1.

Oppsett av kontrolleren og DIP i Enkel Boks
InnstillingFra fabrikkSlik brukes denStatus
Power 12-24V / 0V11–24 V DC (+20 %), PCB maks 200 mA (s. 8)24 V fra strømforsyningen i sentralen. Strømforsyning og batteri dimensjoneres med Net2 plus (≤ 200 mA) og leser (ca. 100 mA)OK
Relay 1 (N.C. / N.O. / COM)Dørrelé, potensialfri omkobler, 24 V DC (+20 %) / 4 A (s. 2, 8)N.O. → klemme 9, COM = +24 V via tidsrelé C og brannrelé C. Låstypen (fail safe/secure) velges på døraOK
ÅpningstidDoor open time 1 s – 999 999 s (s. 8)Settes i Net2 (Doors). Relay 1 holder K5 i Enkel Boks så lenge den er trukketOK
Exit / 0V (Exit Button)Utgangsknapp «push to make» mellom Exit og 0V (s. 2–3)Exit ← 6, 0V ← 5. Enkel Boks gir potensialfri NO fra REX-knapp og innvendig albuebryterOK
Contact / 0VDørkontakt «held closed by door» mellom Contact og 0V (s. 2)Contact ← 7 (NC-sløyfe 7–5). 0V-klemmene er felles på kortet, så 5 på Exit 0V holderOK
Relay 2Andre relé, funksjon settes i Net2Ikke i bruk. Nattlås fra tidsrelé i sentralenOK
Tamper, PSU, Alarm, Intruder AlarmInnganger mot 0V, alarmutgang 12 V / 1 A, egen port for innbruddsalarm (s. 2, 4)Ikke i brukOK
Reader 1 (12V, LED-er, Data/D0, Clock/D1, Media Detect, 0V)Bare 12 V DC-lesere, inntil 2 lesere/tastatur per port, til sammen 500 mA (s. 2, 8)Paxton-leser direkte på Reader 1 med Paxton lesekabel CR9540 (10-leder, skjermet), maks 100 m; 12V og 0V dobles over 25 mOK
NettverkTCP/IP (RJ45) eller RS485 (maks 1 km, 120 Ω i begge ender) til Net2-server (s. 4–6)Ikke tegnet. Fast IP eller DHCP-reservasjon anbefales (s. 5, 7)OK
Diode over låsenIkke nevnt i ins-30080Ingen diode: Net2-reléet styrer bare spolen K5 i Enkel BoksOK
DIPFunksjonForslag for dette oppsettet
S2.1TamperON (Net2 Tamper-inngangen brukes ikke, tamper i boksen ikke tilkoblet)
S2.2KAC relé 2OFF når KAC-boks er koblet til 28–29 (logges som «dør åpen»)
S2.3EOL-motstand R2ON (Net2 Contact er ikke balansert; ingen R2)
S2.4Dørmagnetkontakt og mikrobryterOFF når MKT er koblet til 26–27
S2.5Dør mikrobryterOFF når mikrobryter er koblet til 24–25
S2.6Brann – manuell modusOFF når brannrelé er koblet til klemme 8
S2.7Nattlås – manuell modusOFF når nattlås styres fra klemme 10
S2.8KAC relé 1OFF når KAC-boks er koblet til 30–31; ON uten KAC-boks

Paxton10 Single-Door Controller Gen2 – kontroller i sentralen

Enkel Boks 6 ParKontroller i sentralenVersjon V2.0

Paxton10 Single-Door Controller Gen2 står i sentralen og går på samme 24 V-strømforsyning som Enkel Boks, og én 6-parskabel (maks 100 m) går til døra. Relé 1 settes til å følge dørlåsen og er tørr NO-kontakt mot klemme 9; den strømsatte låsutgangen på 12 V brukes ikke. Nattlåsen styres av tidsreléet, og Paxton10-leseren kobles direkte på leserport 1.

Last ned tilkoblingskjema: Paxton10 Single-Door Controller Gen2 – kontroller i sentralen (PDF)

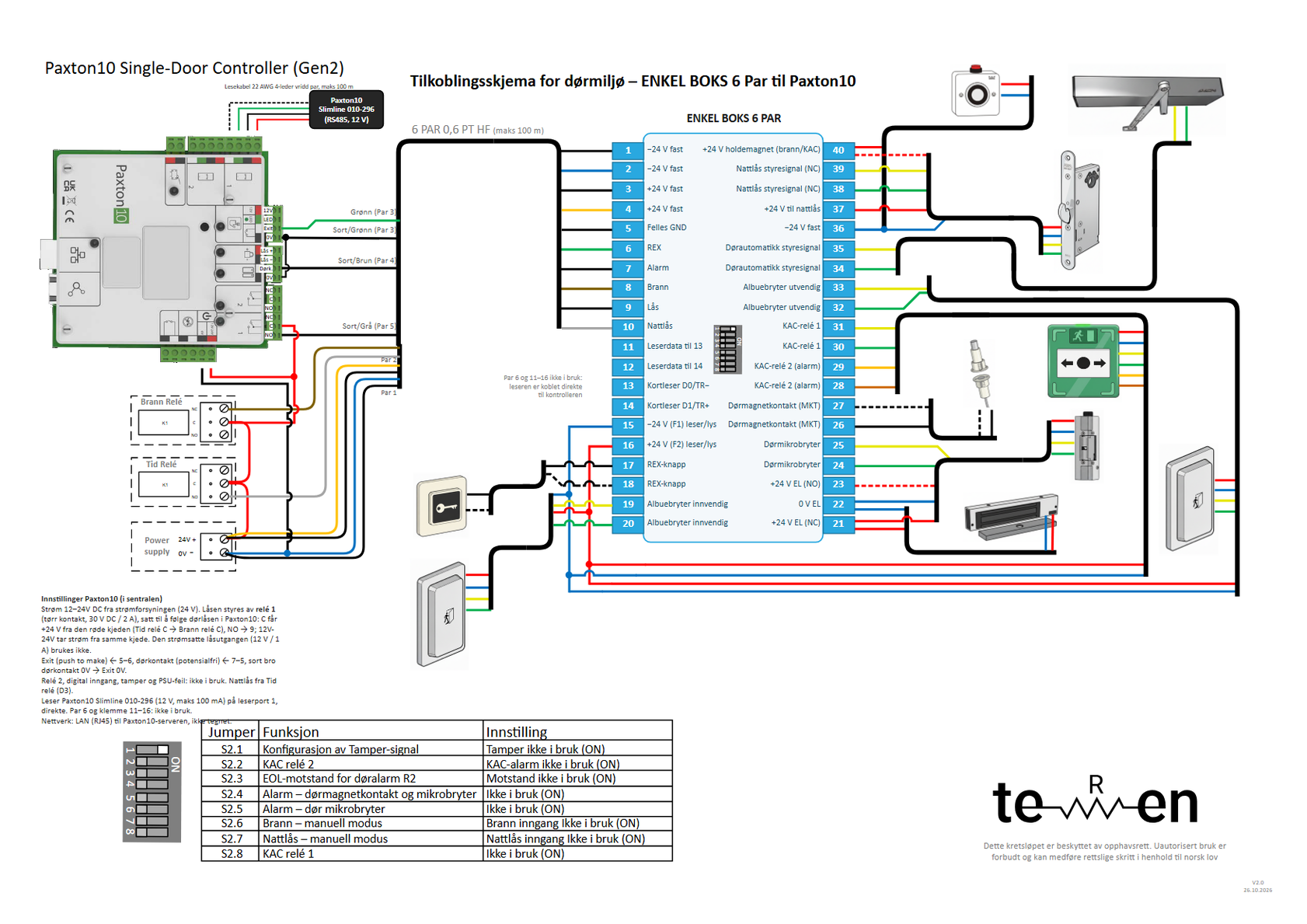

Side 1 av koblingsskjemaet for Enkel Boks og Paxton10 Single-Door Controller Gen2 – kontroller i sentralen
  • Lås: Paxton10 relé 1 NO → klemme 9 (Sort/grå, par 5); C får +24 V via tidsrelé C og brannrelé C. Relé 1 settes til å følge dørlåsen i Paxton10.
  • Den strømsatte låsutgangen (12 V DC) brukes ikke: 12 V trekker ikke spolen i boksen.
  • Innganger: 5 (Sort/grønn, par 3) → exit-knapp sort klemme (0V), 6 (Grønn, par 3) → exit-knapp hvit klemme, 7 (Sort/brun, par 4) → dørkontakt hvit klemme; sort bro fra dørkontakt sort klemme til exit-knapp sort klemme.
  • Strøm: Paxton10 12V-24V fra strømforsyningen (maks 108 mA), 0V → strømforsyningens 0 V. Felles 0 V følger automatisk.
  • Leser: Paxton10 Slimline 010-296 på leserport 1 (rød 12V, sort 0V, grønn A, hvit B), 22 AWG 4-leder vridd par, maks 100 m.
  • Nattlås: tidsrelé NO → Grå (par 5) → klemme 10. Relé 2 brukes ikke. Par 6 og 13–16 er ledige.
Koblingstabell (kabeljournal)

Kabler

  • 6 PAR 0,6 PT HF (maks 100 m): Sentral (Paxton10, strømforsyning, brannrelé, tidsrelé) ↔ Enkel Boks
  • I sentralen: Strøm og broer i skapet
  • Lesekabel Paxton10 (22 AWG, 4-leder vridd par) (maks 100 m): Paxton10 leserport 1 ↔ Paxton10-leser ved døra (ikke via Enkel Boks)

Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.

KlemmeFunksjonLederKobles tilMerknad
1−24 V fastSort/blå (par 1)Strømforsyning 0 V (−)
2−24 V fastBlå (par 1)Strømforsyning 0 V (−)
3+24 V fastSort/or. (par 2)Strømforsyning +24 V
4+24 V fastOransje (par 2)Strømforsyning +24 V
5Felles mot Paxton10Sort/grønn (par 3)Paxton10 exit-knapp, sort klemme (0V)Felles for REX (5–6) og dørkontakt (7–5). Sort bro fra dørkontakt sort klemme.
6REX til Paxton10Grønn (par 3)Paxton10 exit-knapp, hvit klemmePotensialfri NO i Enkel Boks (5–6), «push to make».
7Alarm (dørstatus)Sort/brun (par 4)Paxton10 dørkontakt, hvit klemmeNC-sløyfe 7–5 (potensialfri): lukket = dør lukket.
8BrannBrun (par 4)Brannrelé NC (C = +24 V via tidsrelé C)+24 V = normal. Brann: spenningen faller bort.
9Lås (åpne)Sort/grå (par 5)Paxton10 relé 1 NOTørr kontakt, C = +24 V via tidsrelé C og brannrelé C. Relé 1 følger dørlåsen.
10Nattlås (sentral)Grå (par 5)Tidsrelé NO (C = +24 V)+24 V = nattmodus.
11Ikke i brukBlå/hvit (par 6)– (ledig)Leseren går direkte på Paxton10. Ikke kortleser på 13–16.
12Ikke i brukHvit (par 6)– (ledig)
–+24 V til tidsrelé CRødStrømforsyning +24 V → Tidsrelé CStart på den røde kjeden: tidsrelé C → brannrelé C → kontrolleren.
–+24 V til lås-reléRødStrømforsyning +24 V (via tidsrelé C og brannrelé C) → Paxton10 relé 1 CRød kjede som på de andre Teren-tegningene.
–Felles for dørkontaktSort (bro)Paxton10 dørkontakt sort klemme → exit-knapp sort klemmeBro på kontrolleren, så 5 er felles for begge inngangene.
–+24 V strøm innRødStrømforsyning +24 V (via tidsrelé C og brannrelé C) → Paxton10 12V-24V12–24 V DC, maks 108 mA uten lesere (TDS-0047). Tar strøm fra den røde kjeden (prikk), som Avigilon SDC.
–0 V strøm innSortStrømforsyning 0 V → Paxton10 0VÉn strømforsyning: felles 0 V automatisk.
–Leser 12V / 0VRød / SortPaxton10 leserport 1 rød / sort → Paxton10 Slimline 010-296Leserutgang 12 V DC, maks 1 A; Slimline trekker 40–100 mA (TDS-0011).
–Leser RS485 A / BGrønn / HvitPaxton10 leserport 1 grønn / hvit → Paxton10 Slimline 010-296Rød 12V, sort 0V, grønn A, hvit B (etikett på kortet).

I sentralen

  • Rød kjede: strømforsyning +24 V → tidsrelé C → brannrelé C → Paxton10 relé 1 C og 12V-24V.
  • Paxton10 0V går til 0 V på strømforsyningen. Én strømforsyning: felles 0 V automatisk.
  • Par 1–5 er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge). Par 6 (11–12) er ledig.
  • Leseren kobles direkte til Paxton10 leserport 1, ikke via Enkel Boks 13–16. Den strømsatte låsutgangen (12 V) brukes ikke.

Dørsiden (17–40) er lik grunntegningen – se tegningen side 1.

Oppsett av kontrolleren og DIP i Enkel Boks
InnstillingFra fabrikkSlik brukes denStatus
Strøm 12V-24V / 0V12–24 V DC; 97–108 mA (TDS-0047). Fra fabrikk med egen PSU (24 V AC → 12 V DC 2 A) eller PoE i metallhus24 V fra strømforsyningen i sentralen. Strømforsyning og batteri dimensjoneres med Paxton10 (≤ 108 mA) og leser (≤ 100 mA)OK
Relé 1 (NC / C / NO)Tørr kontakt 30 V DC / 2 A (TDS-0047). Klemmerekkefølge NC–C–NO etter symbolet på kortetNO → klemme 9, C = +24 V via tidsrelé C og brannrelé COK
Relé 1 som dørlåsDørlåsen ligger fra fabrikk på den strømsatte låsutgangen; reléene er «ledige utganger» (APN-0038)Relé 1 settes til å følge dørlåsen i Paxton10OK
Låsutgang (+ / −)Strømsatt 12 V DC / 1 A (TDS-0047)Ikke i bruk: ingen strømsatt utgang på 9, og 12 V trekker ikke K5 (24 V-spole)OK
Exit-knapp (12V, LED, hvit, sort)«Push to make» mellom hvit og sort klemme; 12V og LED for lys i knappen (INS-01053 s. 2)Hvit ← 6, sort ← 5. 12V og LED ikke i bruk (lys i albuebryterne får strøm fra boksen)OK
Dørkontakt (hvit, sort)Potensialfri inngang (TDS-0047)Hvit ← 7, sort: bro til exit-knapp sort (5). Ubalansert. Lukket = dør lukketOK
Relé 2Ledig utgang; kan settes til «Keep on during» en tidsprofil (APN-0038)Ikke i bruk. Nattlås fra tidsrelé i sentralenOK
Tamper, PSU-feil, digital inngangInnganger på kortet (TDS-0047)Ikke i brukOK
Leserport 1 (rød, sort, grønn, hvit)RS485-leser, 12 V DC maks 1 A, bare Paxton-lesere; 2 lesere per dør (TDS-0047)Paxton10 Slimline 010-296 (12 V, 40–100 mA) direkte på leserport 1: rød 12V, sort 0V, grønn A, hvit B; 22 AWG 4-leder vridd par, maks 100 m (TDS-0011)OK
NettverkLAN (RJ45) til Paxton10-serveren; RS485-port for Paxton connectors (24 V DC, 750 mA)Ikke tegnetOK
Diode over låsenIkke nevntIngen diode: relé 1 styrer bare spolen K5 i Enkel BoksOK
DIPFunksjonForslag for dette oppsettet
S2.1TamperON (tamper i boksen ikke tilkoblet)
S2.2KAC relé 2OFF når KAC-boks er koblet til 28–29 (logges som «dør åpen»)
S2.3EOL-motstand R2ON (dørkontakt-inngangen er potensialfri, ingen R2)
S2.4Dørmagnetkontakt og mikrobryterOFF når MKT er koblet til 26–27
S2.5Dør mikrobryterOFF når mikrobryter er koblet til 24–25
S2.6Brann – manuell modusOFF når brannrelé er koblet til klemme 8
S2.7Nattlås – manuell modusOFF når nattlås styres fra klemme 10
S2.8KAC relé 1OFF når KAC-boks er koblet til 30–31; ON uten KAC-boks
