Enkel Boks + RCO

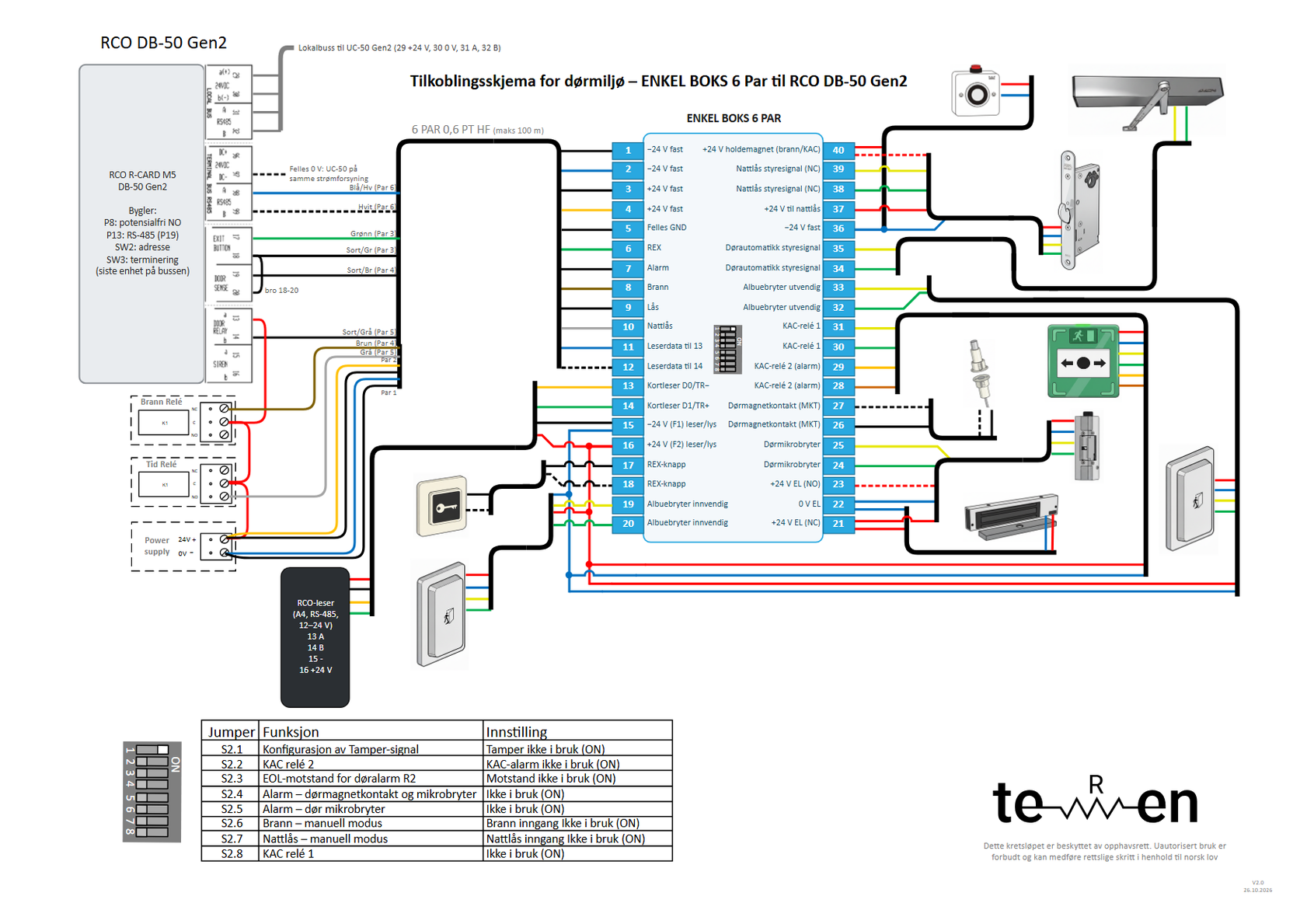

Koblingsskjema for Enkel Boks og RCO R-CARD M5 DB-50 Gen2, med dørsentralen i sentralen og én 6-parskabel til døra.
RCO R-CARD M5 DB-50 Gen2 – kontroller i sentralen
RCO R-CARD M5 DB-50 Gen2 står i sentralen, og én 6-parskabel med alle 12 ledere går til Enkel Boks. DOOR RELAY (bygel P8 stilt om til potensialfri NO) gir +24 V på klemme 9, nattlåsen styres av tidsreléet i sentralen, og RCO-leseren står på 13–16 med RS-485 gjennom par 6 og 24 V fra boksen. DB-50 får strøm og buss fra UC-50 Gen2, som står på samme strømforsyning som Enkel Boks.
Last ned tilkoblingskjema: RCO R-CARD M5 DB-50 Gen2 – kontroller i sentralen (PDF)
- Lås: DB-50 P4/14 DOOR RELAY b → klemme 9 (Sort/grå, par 5); P4/13 a får +24 V fra strømforsyningen via tidsrelé C og brannrelé C (rød kjede). Bygel P8 stilles om fra «Matande NO» (fabrikk) til potensialfri NO.
- Innganger: 5 (Sort/grønn, par 3) → DB-50 P5/18 (+5 V) med bro P5/18 ↔ P5/20; 6 (Grønn, par 3) → P5/17 EXIT BUTTON (NO); 7 (Sort/brun, par 4) → P5/19 DOOR SENSE (NC = dør lukket). Ubalansert.
- Leserbuss: P19/98 RS485 A → klemme 11 → 13, P19/99 RS485 B → 12 → 14; bygel P13 = RS-485 (P19). Maks 100 m gjennom par 6.
- Leser: RCO-leser for 12–24 V på 13–16 med 24 V fra boksen; modellen velges per anlegg.
- Strøm: DB-50 får 18–30 V DC fra lokalbussen (P7) fra UC-50 Gen2. UC-50 står på samme strømforsyning som Enkel Boks, så felles 0 V følger av én strømforsyning.
- Nattlås: tidsrelé NO → Grå (par 5) → klemme 10.
- DOOR RELAY tåler maks 1 A ved 24 V DC og styrer bare spolen i boksen.
Koblingstabell (kabeljournal)
Kabler
- 6 PAR 0,6 PT HF (maks 100 m): Sentral (DB-50 Gen2, strømforsyning, brannrelé, tidsrelé) ↔ Enkel Boks
- I sentralen: Broer og RCO-buss i skapet
- Leser ved døra: Enkel Boks 13–16 ↔ RCO-leser (RS-485 terminalbuss, gjennom par 6)
Én rad = én leder: klemme i Enkel Boks → leder → hvor den skal.
| Klemme | Funksjon | Leder | Kobles til | Merknad |
|---|---|---|---|---|
| 1 | −24 V fast | Sort/blå (par 1) | Strømforsyning 0 V (−) | |
| 2 | −24 V fast | Blå (par 1) | Strømforsyning 0 V (−) | |
| 3 | +24 V fast | Sort/or. (par 2) | Strømforsyning +24 V | |
| 4 | +24 V fast | Oransje (par 2) | Strømforsyning +24 V | |
| 5 | Felles mot RCO | Sort/grønn (par 3) | DB-50 P5/18 (EXIT BUTTON, +5 V) | Bro P5/18 ↔ P5/20 på DB-50: samme fellespunkt for REX og dørstatus. |
| 6 | REX til RCO | Grønn (par 3) | DB-50 P5/17 EXIT BUTTON | Fabrikk: NO, ubalansert. Potensialfri kontakt i Enkel Boks (5–6). |
| 7 | Alarm (dørstatus) | Sort/brun (par 4) | DB-50 P5/19 DOOR SENSE | Fabrikk: NC = dør lukket, ubalansert. |
| 8 | Brann | Brun (par 4) | Brannrelé NC (C = +24 V) | +24 V = normal. Brann: spenningen faller bort. |
| 9 | Lås (åpne) | Sort/grå (par 5) | DB-50 P4/14 DOOR RELAY b | Bygel P8 stilles om fra «Matande NO» (fabrikk) til potensialfri NO. P4/13 a får +24 V fra strømforsyningen via tidsrelé C og brannrelé C. |
| 10 | Nattlås (sentral) | Grå (par 5) | Tidsrelé NO (C = +24 V) | +24 V = nattmodus. Alternativ: DB-50 SIREN P4/16 (se oppsett). |
| 11 | Leserbuss A → 13 | Blå/hvit (par 6) | DB-50 P19/98 RS485 A | Gjennomgående 11 → 13 i boksen. Bygel P13 = RS-485 (P19). |
| 12 | Leserbuss B → 14 | Hvit (par 6) | DB-50 P19/99 RS485 B | Gjennomgående 12 → 14 i boksen. |
| – | +24 V til lås-relé | Rød | Strømforsyning +24 V (via tidsrelé C og brannrelé C) → DB-50 P4/13 a | Rød kjede: strømforsyning +24 V → tidsrelé C → brannrelé C → P4/13. |
| – | Felles 0 V leserbuss | Sort | Strømforsyning 0 V → DB-50 P19/97 (24VDC −) | Stiplet stump på tegningen, merket «Felles 0 V: UC-50 på samme strømforsyning». UC-50 står på samme strømforsyning som Enkel Boks, så felles 0 V følger av én strømforsyning. Får UC-50 egen strømforsyning, kobles P19/97 til 0 V på boksens strømforsyning med en heltrukken leder «felles 0 V – påkrevd». |
| – | Lokalbuss fra UC-50 | RCO-kabel | DB-50 P7: 29 a(+), 30 b(−), 31 A, 32 B | Strøm 18–30 V og RS-485 fra UC-50 Gen2 P2/5–8. SW2 = adresse, SW3 = terminering på siste enhet. |
| 13 | Leser RS485 A | etter leser | RCO-leser A | |
| 14 | Leser RS485 B | etter leser | RCO-leser B | |
| 15 | Leser − | etter leser | RCO-leser 24 V − | −24 V via F1 300 mA. |
| 16 | Leser + | etter leser | RCO-leser 24 V + | +24 V via F2 300 mA. Bare RCO-leser for 12–24 V. |
I sentralen
- Rød bro i sentralen: strømforsyning +24 V → tidsrelé C → brannrelé C → DB-50 P4/13.
- Alle 12 ledere i 6-parskabelen er i bruk: par k går til klemme 2k−1 (sort/stripet) og 2k (farge), som på Axis-tegningen.
Dørsiden (21–40 og 17–20) er lik for alle merker – se tegningen side 1.
Oppsett av kontrolleren og DIP i Enkel Boks
| Innstilling | Fra fabrikk | Slik brukes den | Status |
|---|---|---|---|
| P8 DOOR RELAY | Matande NO (gir ut DB-50-spenning) | Potensialfri NO, +24 V fra strømforsyning inn på 13 | Må endres |
| P13 terminalbuss | RS-485 (P19) – står som leveranse i guiden | Leser via par 6 til døra. RS-485 til leseren gjennom par 6: maks 100 m | OK |
| EXIT BUTTON 17–18 | NO, ubalansert, krever potensialfri kontakt | REX fra klemme 5–6 | OK |
| DOOR SENSE 19–20 | NC = dør lukket, ubalansert | Alarm fra klemme 7–5 | OK |
| SIREN 15–16 (valgfri) | Matande NO, felles alarm | Individuell nattlås: P11 potensialfri NO + «Dag/nattlåsning» i R-CARD M5 | Må endres |
| Relé | Maks 1 A ved 24 V DC (PTC 1 A) | Styrer spoler i Enkel Boks | OK |
| Strøm | 18–30 V DC fra lokalbussen (PTC 500 mA) | Fra UC-50 Gen2 | OK |
| DIP | Funksjon | Forslag for dette oppsettet |
|---|---|---|
| S2.6 | Brann – manuell modus | OFF når brannrelé er koblet til klemme 8 |
| S2.7 | Nattlås – manuell modus | OFF når nattlås styres fra klemme 10 |
| S2.8 | KAC relé 1 | OFF når KAC-boks er koblet til 30–31 |
