Klikk deg gjennom relélogikken i Enkel Boks 6 par

Hva skjer egentlig i en dør når brannalarmen går – eller når noen går ut med albuebryteren midt på natten?

I over et år har jeg lett etter en enkel måte å vise hvordan Enkel Boks fungerer. Koblingsskjemaer og demotavler viser ledningene, men ikke hva som faktisk skjer i døren. En demotavle viser at det virker – ikke hvorfor.

Nå kan du prøve det selv.

En modell du kan klikke i

Vi har laget en interaktiv modell av relélogikken i Enkel Boks 6 par. Du slår inngangene av og på, og ser hvilke reléer som trekker, hvilke klemmer som får spenning, og hva låsen, nattlåsen, holdemagneten og albuebryterne gjør.

Fire scenarioer er verdt å prøve først:

• Kort – låsen åpner, og den utvendige albuebryteren virker så lenge adgangssignalet varer.
• BRANN – brannsignalet på klemme 8 faller bort. Lås og holdemagnet slipper, og begge albuebryterne åpner døren via dørautomatikken.
• Nattlås – nattlåsen slippes ved adgang og låses igjen når signalet er borte.
• KAC nødåpning – den grønne nødåpneren bryter boksens 0 V. Lås og magnet slipper, nattlåsen åpner (ved fast 24 V på klemme 37), og begge albuebryterne virker.

Prøv også nattlåsen ved brann med klemme 37 og klemme 40: med fast 24 V åpner den, med brannstyrt 24 V blir den stående låst – slik ytterdører som skal forbli låst ved brann kobles.

Fra kretskort til skjerm

Modellen er ikke tegnet for hånd. Den er hentet rett fra kretskortets EAGLE-fil og kontrollert mot koblingslisten i alle 2049 kombinasjoner av innganger – med null avvik. Det du ser på skjermen, er det kortet gjør.

Det betyr også at modellen kan brukes som oppslagsverk ute på jobb: hvilken klemme er nattlåsen, hvor går brannsignalet inn, hva skjer hvis brannledningen brytes? Svaret står i modellen – med klemmenummer.

Hvorfor vi gjorde dette

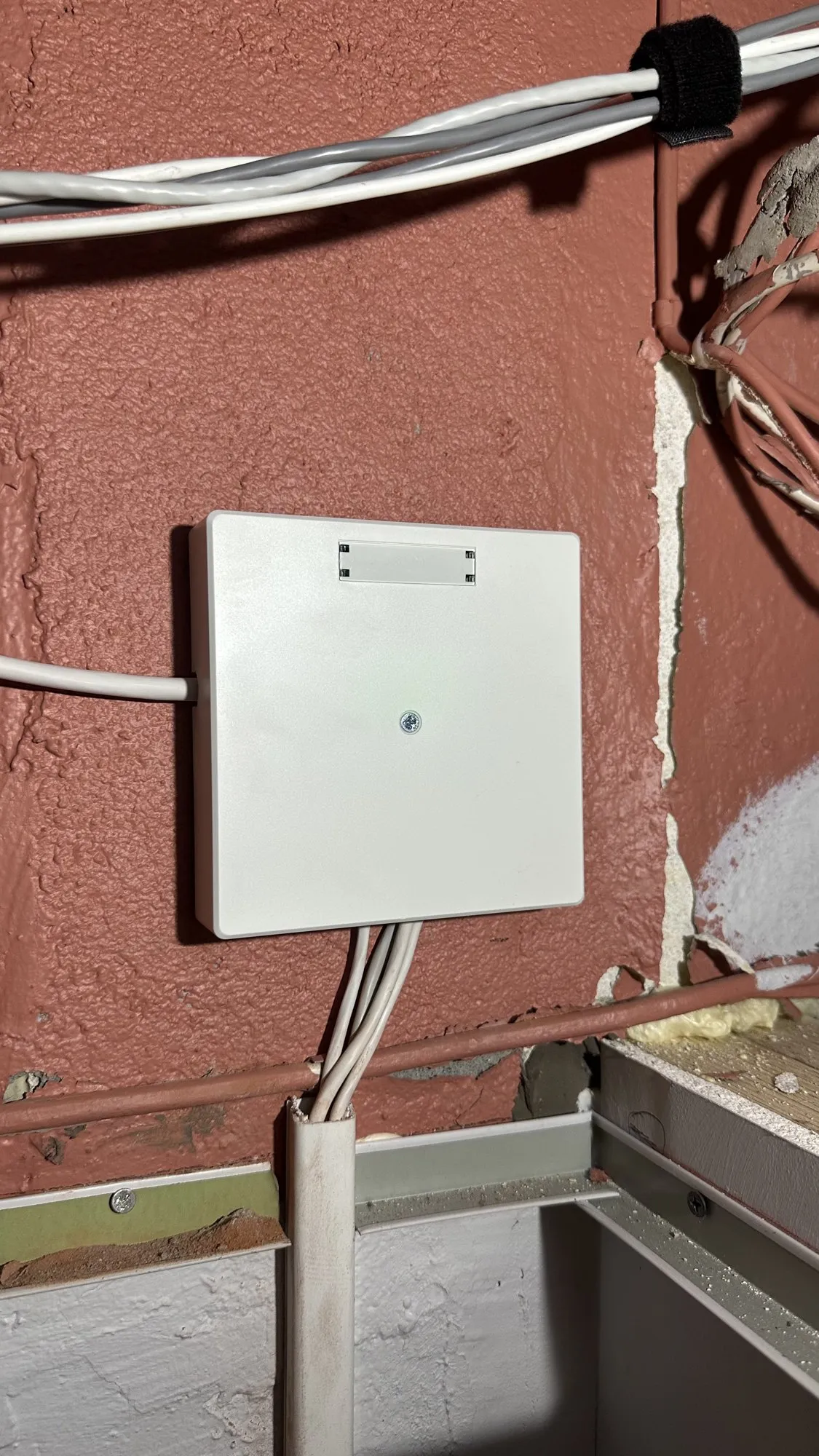

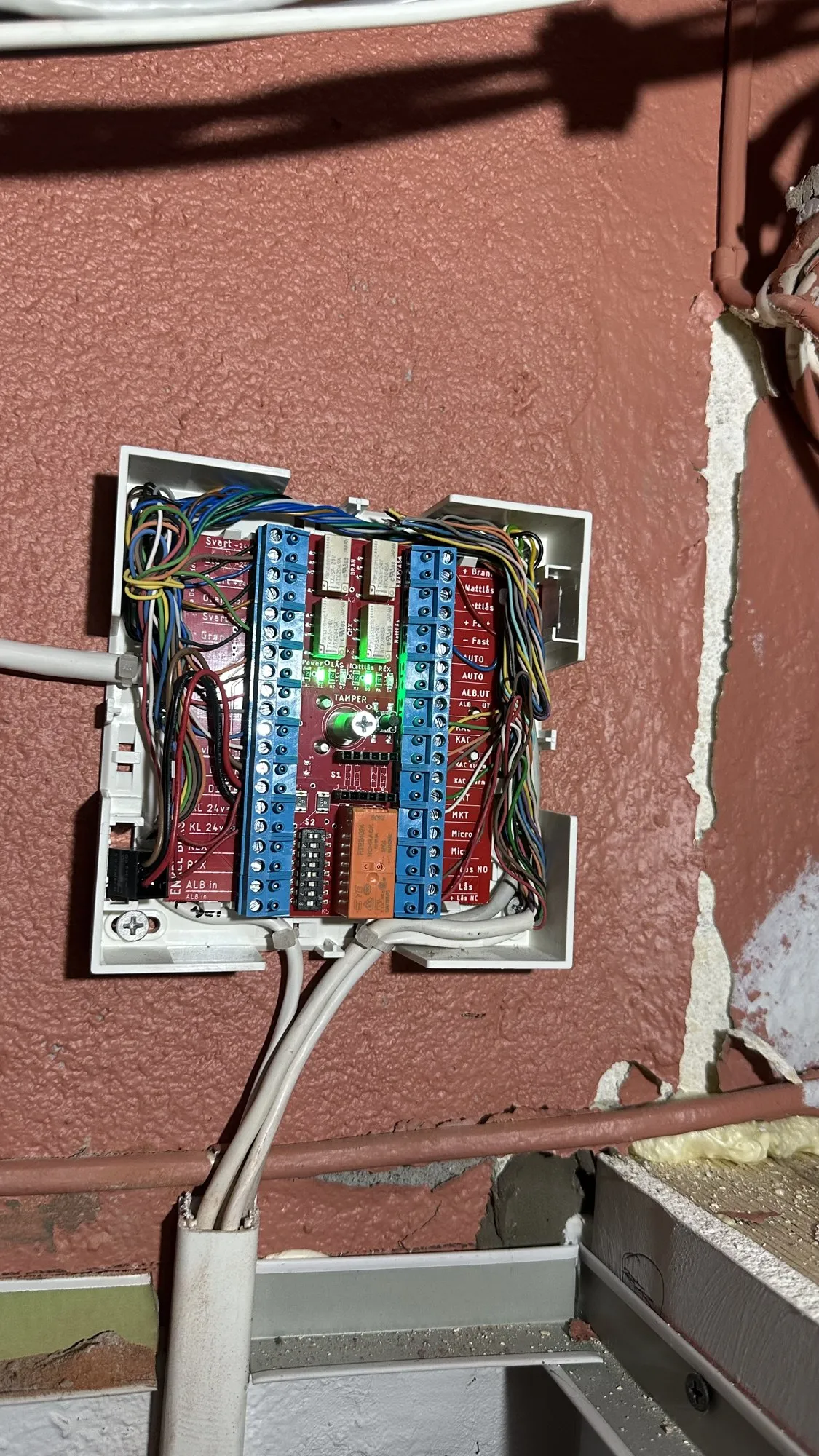

Enkel Boks samler lås, nattlås, døråpner, brannstyring og universell utforming i én boks, med én 6-pars kabel fra adgangskontrollen. Logikken ligger i fem 24 V-reléer og virker selv om adgangskontrollen er ute av drift.

Men en boks som gjør mye, må også være lett å forstå. For montøren som kobler, for den som tester anlegget, og for den som åpner skapet flere år senere. Modellen er vårt svar på det.

Koblingsskjema for ditt system

Enkel Boks er leverandørnøytral. Vi har koblingsskjema for ARX, AXIS, iLOQ, SALTO og U-PROX, og for Mercury med Enkel Boks 10 par. Mangler ditt system? Ta kontakt, så hjelper vi.

Prøv modellen

Åpne den interaktive modellen →

Les mer om boksen og de tre variantene på produktsiden for Enkel Boks.
